Einzeltest: Bessey Schnellspanner STC-Serie

In der Serienfertigung werden häufig Schablonen benutzt, um Zeit zu sparen. Ein wichtiges Hilfsmittel bei der Arbeit mit Schablonen sind Schnellspanner, die ein zügiges Wechseln der Werkstücke ermöglichen. Wir haben Schnellspanner der STC-Serie von Bessey getestet.

Bessey ist ein Traditionshersteller von Zwingen und Klemmvorrichtungen, der auf eine 125-jährige Firmengeschichte zurückblickt. Die klassische Schraubzwinge hat Bessey genauso im Sortiment wie hochmoderne Korpuszwingen. Seit 1979 gehört auch Schneidetechnik zum Portfolio des Unternehmens.

Ausstattung

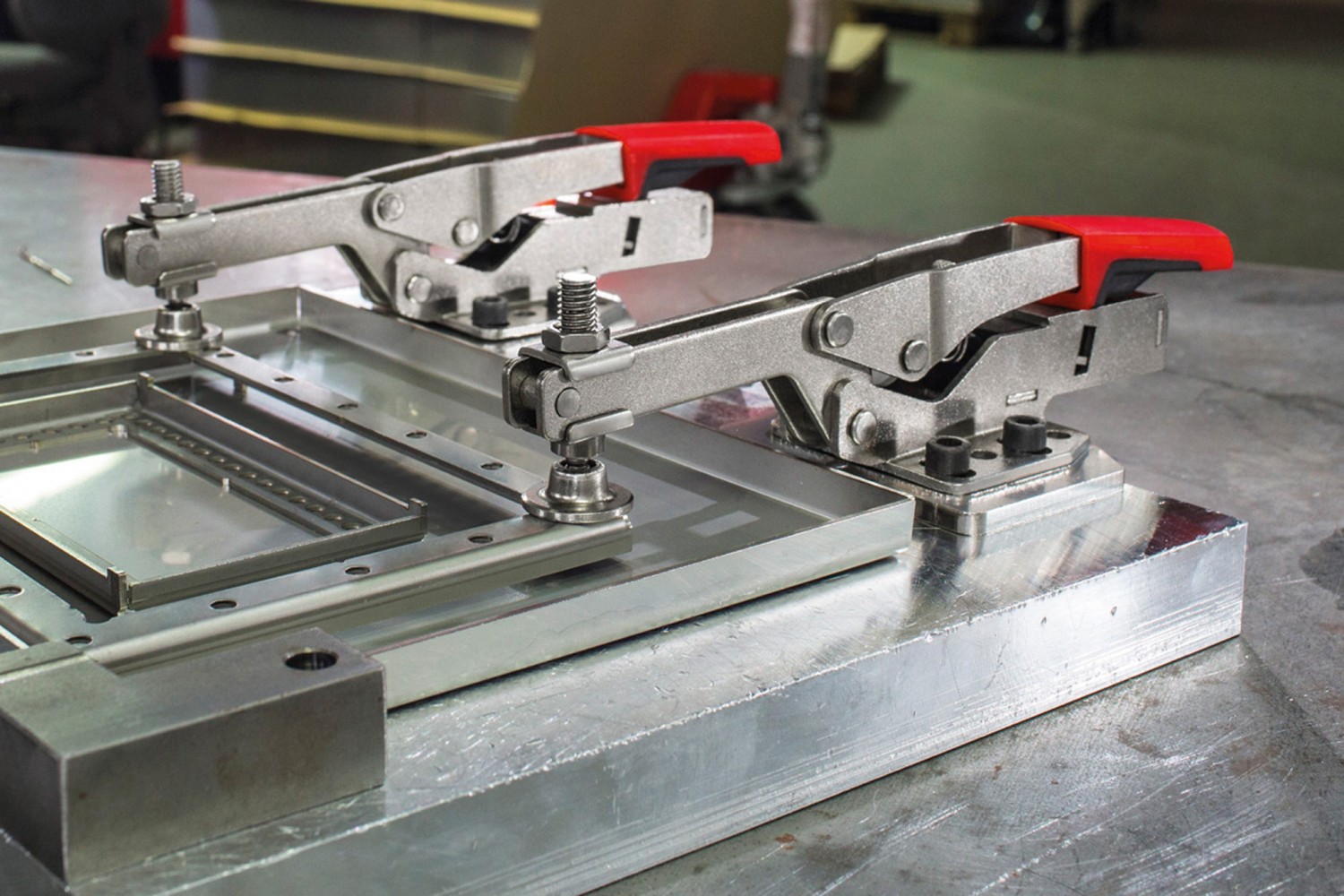

Um eine möglichst solide Verarbeitung und Zuverlässigkeit der Spanner zu gewährleisten, sind diese an den Drehpunkten mit besonders verstärkten Nieten und Gelenken ausgestattet. Sie wiegen jeweils um die 500 Gramm und besitzen zur Befestigung auf jeder Seite vier Bohrungen im Fuß, zwei runde und zwei als Langloch ausgeführte.

So können die Spanner auf beinah jedem Nuten- oder Lochraster-Tisch befestigt werden. Durch das sortimentübergreifende gleiche Lochraster können auch verschiedene Spanner auf denselben Vorrichtungen verwendet werden. Der Ausleger ist 80 Millimeter lang und der mit zwei Komponenten beschichtete Griff misst nur 60 Millimeter. Durch seine kurze Ausführung wird klar, dass er nur zum Zudrücken und Aufziehen gedacht ist. Bei einem vollen Umfassen würde man sich die Finger klemmen. Der Druckpunkt des Auslegers kann sehr einfach mittels einer Gewindestange mit Kontermutter eingestellt werden. Hier ist keine große Erfahrung nötig, um Werkstücke sicher zu spannen.

Anwendung

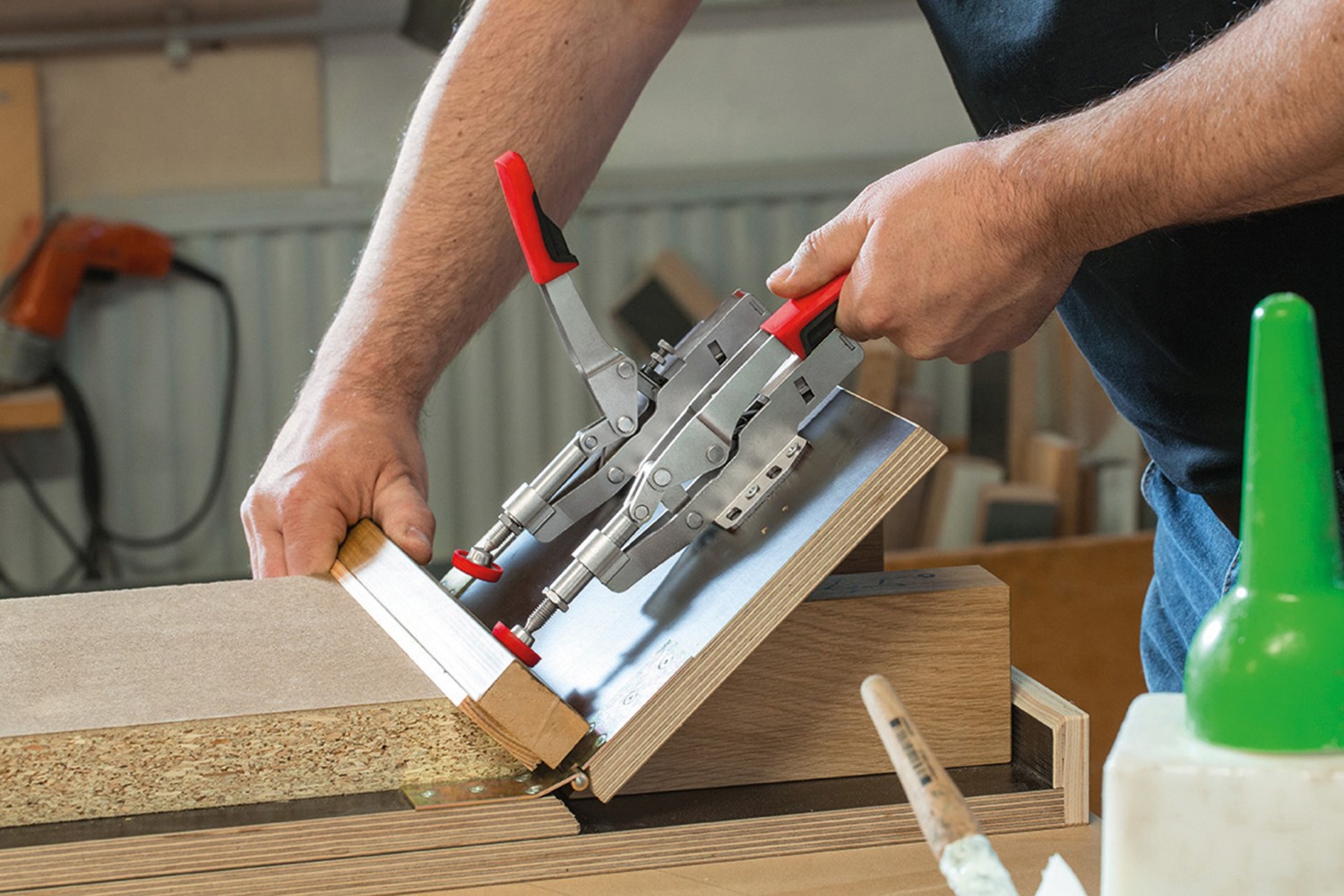

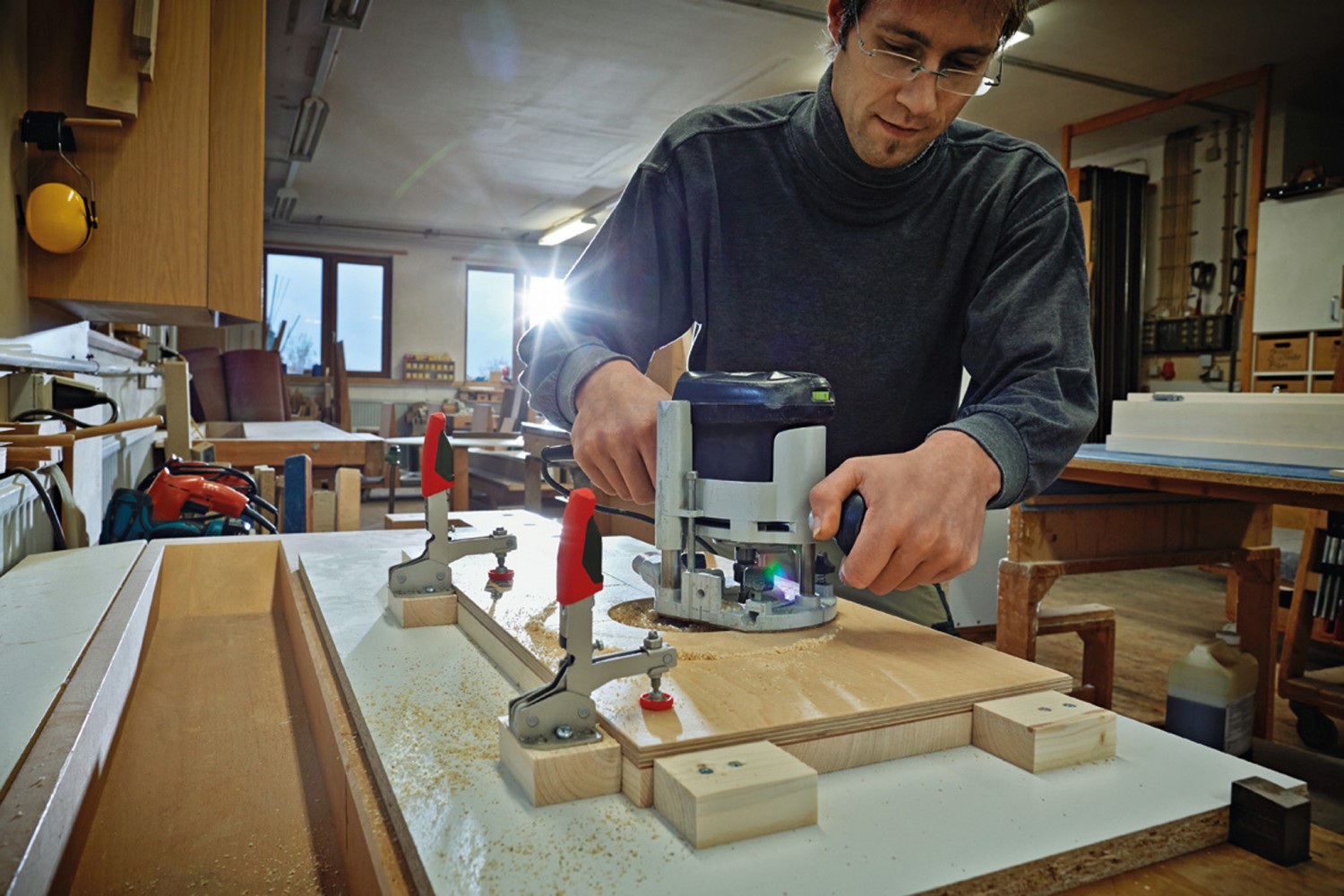

Durch die vorgegebenen Lochraster ist der Schnellspanner schnell montiert. Anschließend kann er mithilfe der Gewindestange und der Kontermutter justiert werden, um den optimalen Halt des Werkstückes sicherzustellen. Alles Weitere ist Serienfertigung. Der Spanner lässt sich sehr einfach öffnen und das Werkstück wird durch ein kurzes Drücken am Griff sicher eingeklemmt und gehalten. Ist das Werkstück bearbeitet, wird der Spanner wieder mit einem kurzen Zug geöffnet und das nächste Werkstück kann in die Schablone eingespannt werden.

72

Anzeige

Avant-Lader

Für jede Arbeit die richtige Maschine

>> Mehr erfahren

Fazit

Die Schnellspanner der STC-Serie von Bessey zeigen die enorme Erfahrung und die Qualitätsansprüche bei Bessey. Die Spanner sind durchdacht, zuverlässig, stabil und mit um die 20 Euro recht günstig.
