Einzeltest: Knipex Multicrimp 97 33 02

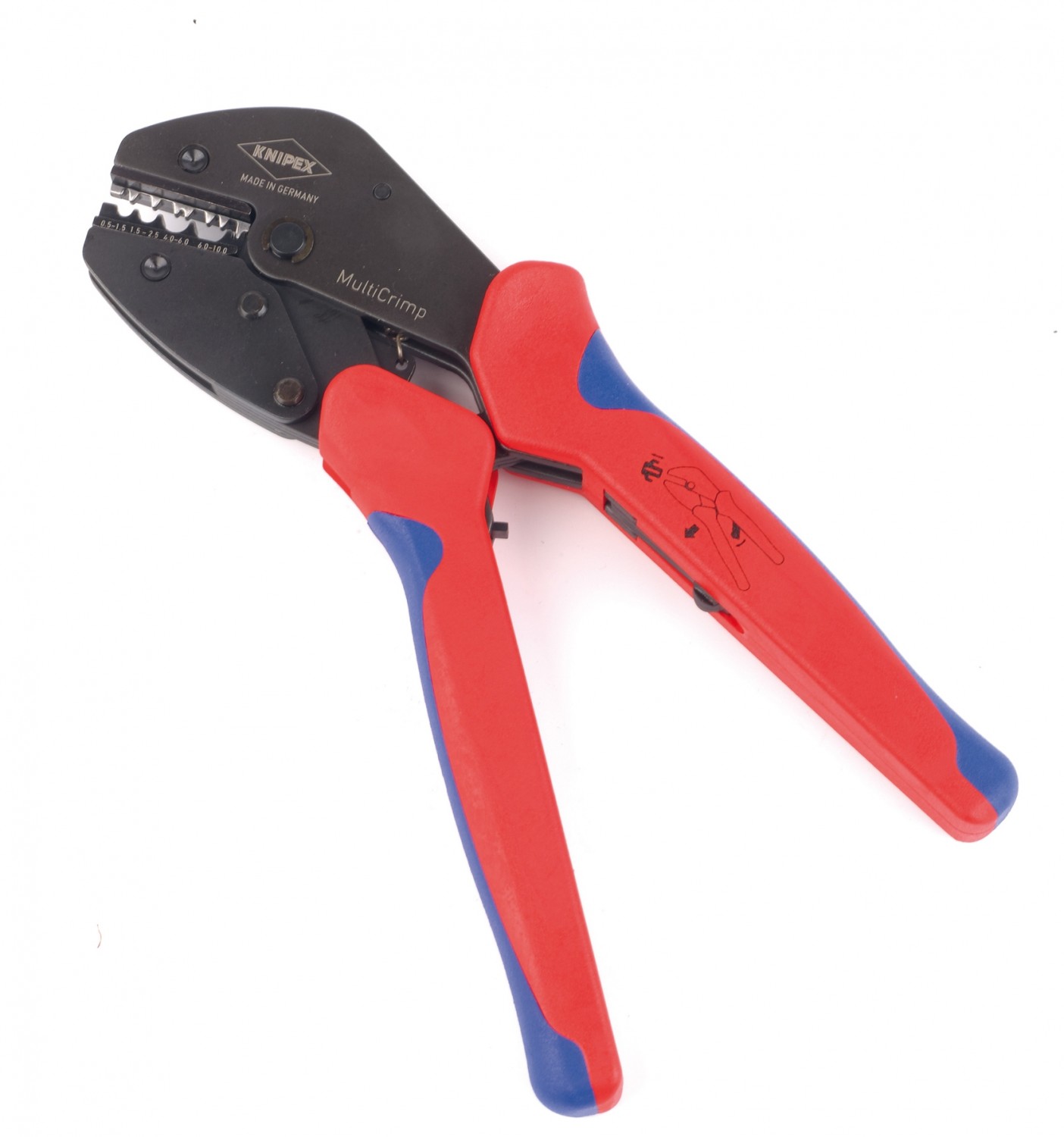

Crimpzange Multicrimp von Knipex

Gewerbliche Werkzeuge Knipex Multicrimp 97 33 02 im Test, Bild 1
21197

Jede Kabelverbindung ist eine potentielle Gefahren- oder Schadensquelle. Deshalb ist es wichtig, dass solche Verbindungsstellen möglichst festsitzen und kontaktsicher sind. Ein wichtiges Werkzeug dafür sind Crimpzangen wie die Knipex Multicrimp 97 33 02.

Während meiner Lehrzeit in der Kfz-Werkstatt, zu Beginn der 80er Jahre, war es üblich Kabelstecker einfach mit der Wasserpumpenzange auf das Kabel zu quetschen. Klar, gelegentlich hat sich die eine oder andere Verbindung gelöst, aber die damalige Kfz-Elektrik war relativ robust und konnte so etwas vertragen. Heutzutage wird ein Kfz-Mechatroniker oder auch ein Hauselektriker der so arbeitet ganz schnell wieder Bewerbungen schreiben. Moderne Haus- oder Kfz-Elektrik ist inzwischen durch den vielfältigen Einsatz von Elektronik-Komponenten und Modulen so empfindlich geworden das z.B. Spannungsschwankungen oder hohe Übergangswiderstände durch lose Kontakte zu Fehlfunktionen oder gar zur Beschädigung von Elektronik führen können, mit den entsprechenden oft kostspieligen Folgen wie Fehlersuche und Reparatur.

Gewerbliche Werkzeuge Knipex Multicrimp 97 33 02 im Test, Bild 2Gewerbliche Werkzeuge Knipex Multicrimp 97 33 02 im Test, Bild 3


70
Anzeige
Emissions- und lärmfrei

Die neuen e-Lader - ausgestattet mit Avant OptiTemp-Batterien (27 kWh und 13 kWh)


>> mehr erfahren

Ausstattung

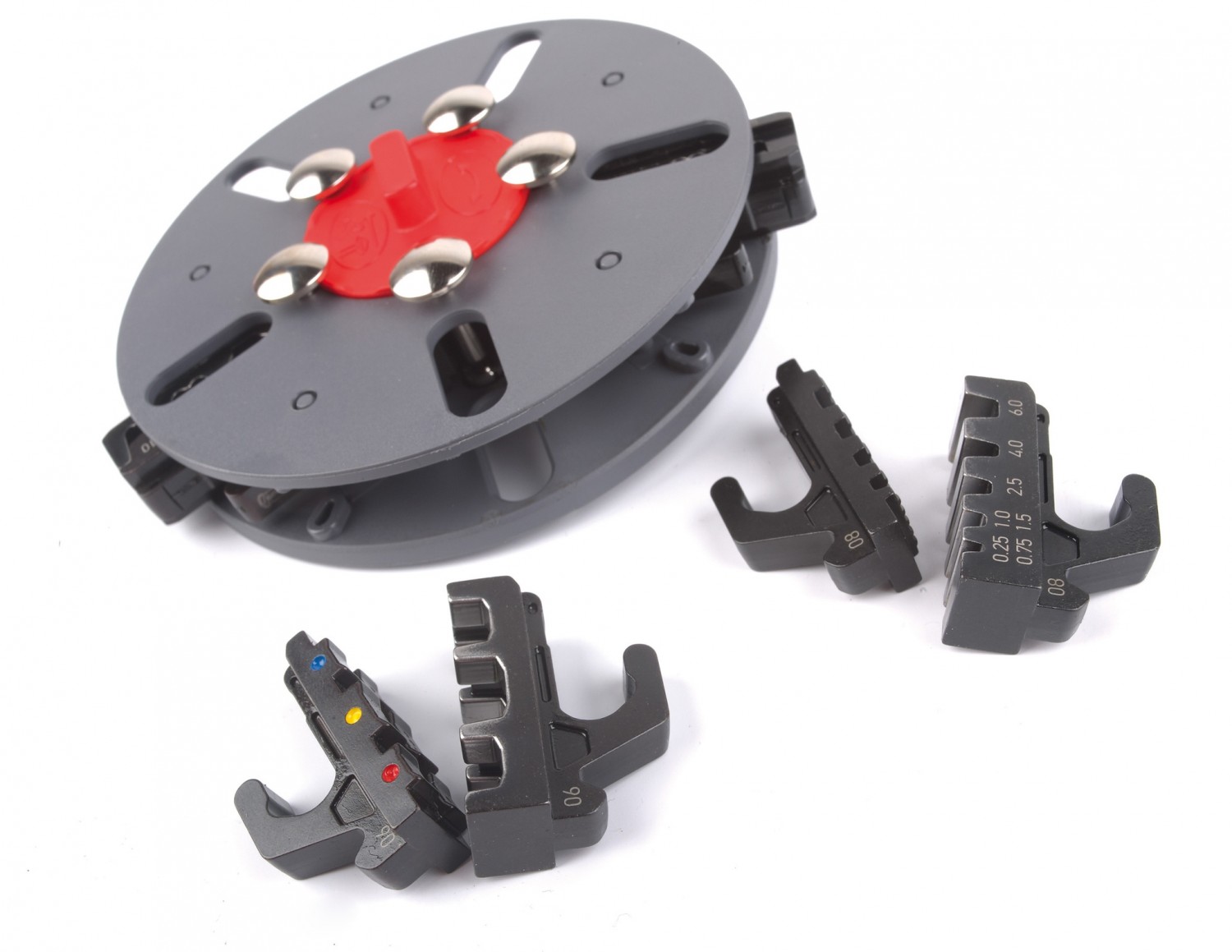

Um vor solchen Fehlern geschützt zu sein, bedienen sich gewissenhafte Monteure moderner Werkzeuge wie der Knipex Multicrimp. Diese Zange wird von Knipex in unterschiedlichen Ausstattungsvarianten angeboten. Ihr Vorteil sind die auswechselbaren Gesenke. Damit ist die Zange für eine Vielzahl von Steckern und Endhülsen verwendbar. In unserem Fall ist neben der Zange ein Magazin mit Platz für fünf verschiedenen Gesenk-Paare und die entsprechende Anzahl an Gesenken im Lieferumfang. Das Magazin kann bequem am Hosengürtel getragen werden. Die Gesenke sind für folgende Kontakte geeignet: für unisolierte Steckverbinder mit offener Kabeleinführung (4,8 + 6,3 mm Steckerbreite) von 0,5 bis 6,0 mm²; isolierte Kabelschuhe, Steckverbinder und Stoßverbinder von 0,5 bis 6,0 mm², für isolierte und unisolierte Aderendhülsen von 0,25 bis 6,0 mm², und 10 / 16 und 25 mm², für unisolierte Quetschkabelschuhe, Rohrkabelschuhe und Presskabelschuhe nach DIN 46234 und DIN 46235 sowie unisolierte Quetschverbinder, Stoßverbinder und Pressverbinder nach DIN 46341 und DIN 46267 von 0,5 - 10 mm². Der Wechsel der Gesenke erfolgt werkzeuglos durch einfaches Umstecken.

Im Einsatz

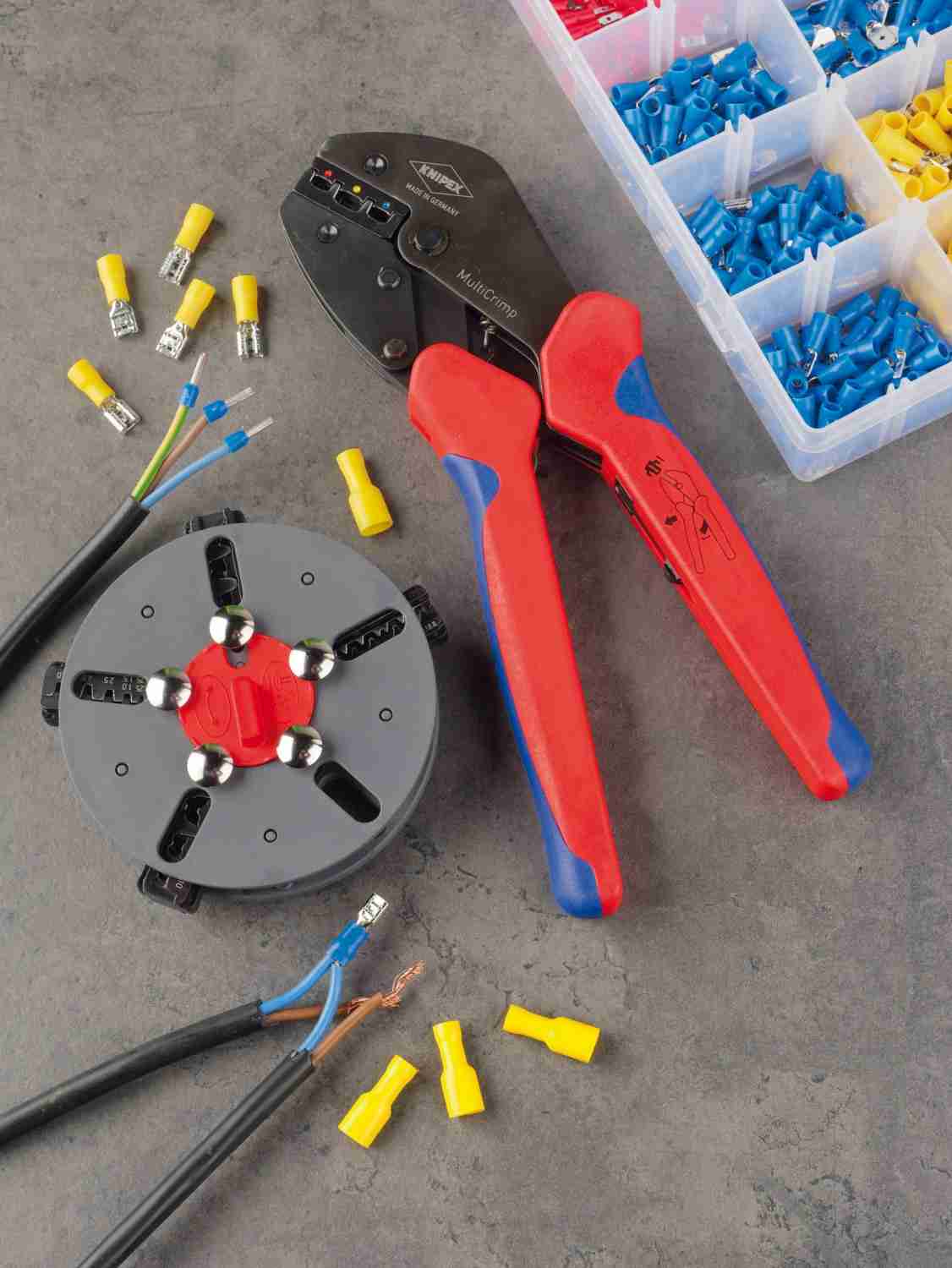

beginnen wir mit der Auswahl des passenden Gesenks. In diesem Fall sollen Aderendhülsen aufgepresst werden. Das Gesenk ist für unisolierte und isolierte Hülsen geeignet. Je nach Vorliebe kann man zuerst die Hülse in die entsprechende Aussparrung des Gesenks platzieren und diese dann über die Ratschenmechanik der Zange ganz leicht Einklemmen. Dann wird das Kabel eingeführt und die Zange vollständig zusammengedrückt. Ist der optimale Pressdruck erreicht öffnet sich die Zange selbsttätig und ist für den nächsten Crimpvorgang bereit. Wir haben im Test unterschiedliche Aderendhülsen mit und ohne Isolierung verarbeitet darüber hinaus wurden Rund- und Flachstecker vercrimpt. Auch hierbei kamen Varianten mit und ohne Isolierung zum Einsatz. In jedem Fall sitzen die Stecker fest auf dem Kabel und lassen sich höchstens unter hoher Krafteinwirkung abziehen, dabei wird dann in einigen Fällen sogar das Kabel beschädigt. Für uns Beweis genug, dass die Zange einen absolut verlässlichen Job macht. Das Praktische dabei ist, dass Zange und Gesenke so aufeinander abgestimmt sind, dass immer der richtige Pressdruck aufgebaut wird, ohne irgendwelche Einstellungen vorzunehmen.

Fazit

Wer häufig wechselnde Stecker und Endhülsen auf Kabelenden aufbringen muss, erhält mit der Knipex Multicrimp 97 33 02 ein absolut verlässliches Werkzeug für diesen Job. Natürlich ist auch diese Zange in der erwarteten Knipex-Qualität gefertigt.

Kategorie: Gewerbliche Werkzeuge

Produkt: Knipex Multicrimp 97 33 02

Preis: um 200 Euro

Ganze Bewertung anzeigen


1/2022
4.5 von 5 Sternen

Spitzenklasse
Knipex Multicrimp 97 33 02

Bewertung
Crimpen: 60%

Bedienung: 30%

Ausstattung: 10%

Ausstattung & technische Daten
Kategorie Crimpzange
Preis (in Euro) Um 200 Euro
Vertrieb: Knipex, Wuppertal
Hotline 02 02/47 94 0
Internet: www.Knipex.de
Technische Daten:
Gesenke für fünf Kontaktarten:
1. Unisolierte offene Steckverbinder Rollcrimpung Crimpbereich: 0,5...6,0 mm²
2. Isolierte Kabelschuhe und Steckverbinder Crimpbereich: 0,5...6,0 mm²
3. Aderendhülsen Crimpbereich: 0,25...6,0 mm²
4. Unisolierte Kabelschuhe und Steckverbinder Crimpbereich: 0,5...10,0 mm²
5. Unisolierte Stoßverbinder Crimpbereich: 1,5...10,0 mm²
Länge: 250 mm
Gewicht: 855 g
+ Gesenkwechsel / Handlage / Kraftübertragung
Klasse: Spitzenklasse
Preis/Leistung: gut – sehr gut
Neu im Shop

ePaper Jahres-Archive, z.B. Klang & Ton

ePaper Jahres-Archive, z.B. Klang & Ton
>> mehr erfahren
Jörg Ueltgesforth
Autor Jörg Ueltgesforth
Kontakt E-Mail
Datum 05.01.2022, 09:01 Uhr
