Kategorie: Zubehör Elektrowerkzeuge Netzbetrieb

Einzeltest: Heßler Eckenrunder-System Ecko VZ 100 90F MFK 1


Das Eckige muss rund werden

Zubehör Elektrowerkzeuge Netzbetrieb Heßler Eckenrunder-System Ecko VZ 100 90F MFK 1 im Test, Bild 1
16312

Beim Möbelbau und ähnlichen Zwecken wird gerne Plattenmaterial mit beschichteten Oberflächen verwendet. Um sichtbare Kanten der Platten zu schließen, kommen Kantenumleimer zum Einsatz. Dabei stellt das Abrunden der Ecken eine Herausforderung dar – der sich Dr. Christoph Heßler mit dem Eckenrunder-System Ecko VZ 100 90F MFK 1 angenommen hat.

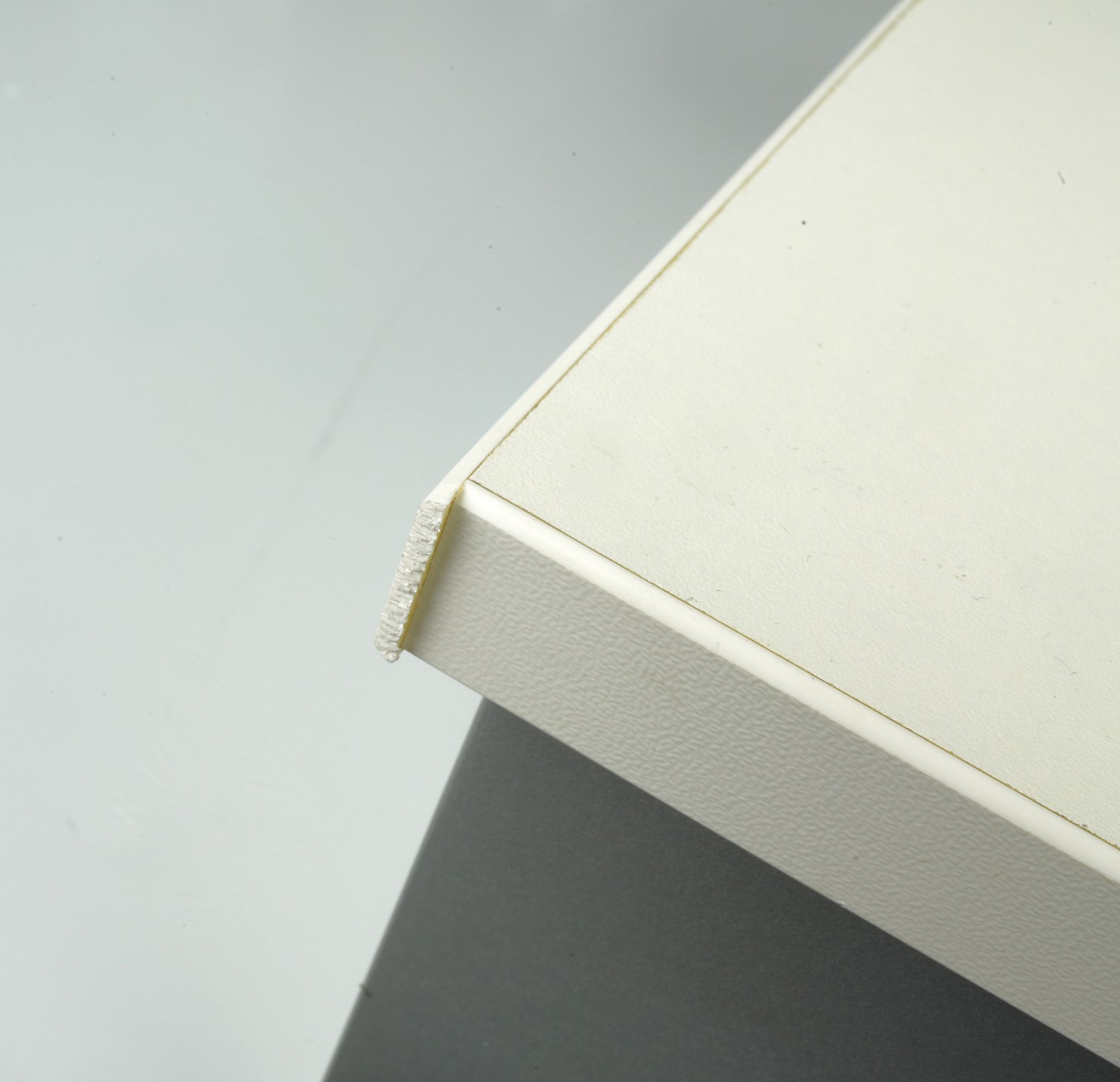

Während an Stellen mit geringer Beanspruchung vor allem einfache Umleimer mit Schmelzkleber eingesetzt werden, kommen bei anspruchsvolleren Anwendungen Kunststof -Kantenumleimer zum Einsatz, die zwei Millimeter stark sind. Beim Arbeiten mit furnierten Platten werden auch Umleimer oder Kantenleisten aus Massivholz verwendet. Diese werden zum leichteren Anbringen und um Toleranzen bei der Materialstärke der Platten auszugleichen, mit leichtem Übermaß angebracht, anschließend wird der Überstand mit einer Kantenfräse bündig gefräst.

Zubehör Elektrowerkzeuge Netzbetrieb Heßler Eckenrunder-System Ecko VZ 100 90F MFK 1 im Test, Bild 2Zubehör Elektrowerkzeuge Netzbetrieb Heßler Eckenrunder-System Ecko VZ 100 90F MFK 1 im Test, Bild 3Zubehör Elektrowerkzeuge Netzbetrieb Heßler Eckenrunder-System Ecko VZ 100 90F MFK 1 im Test, Bild 4

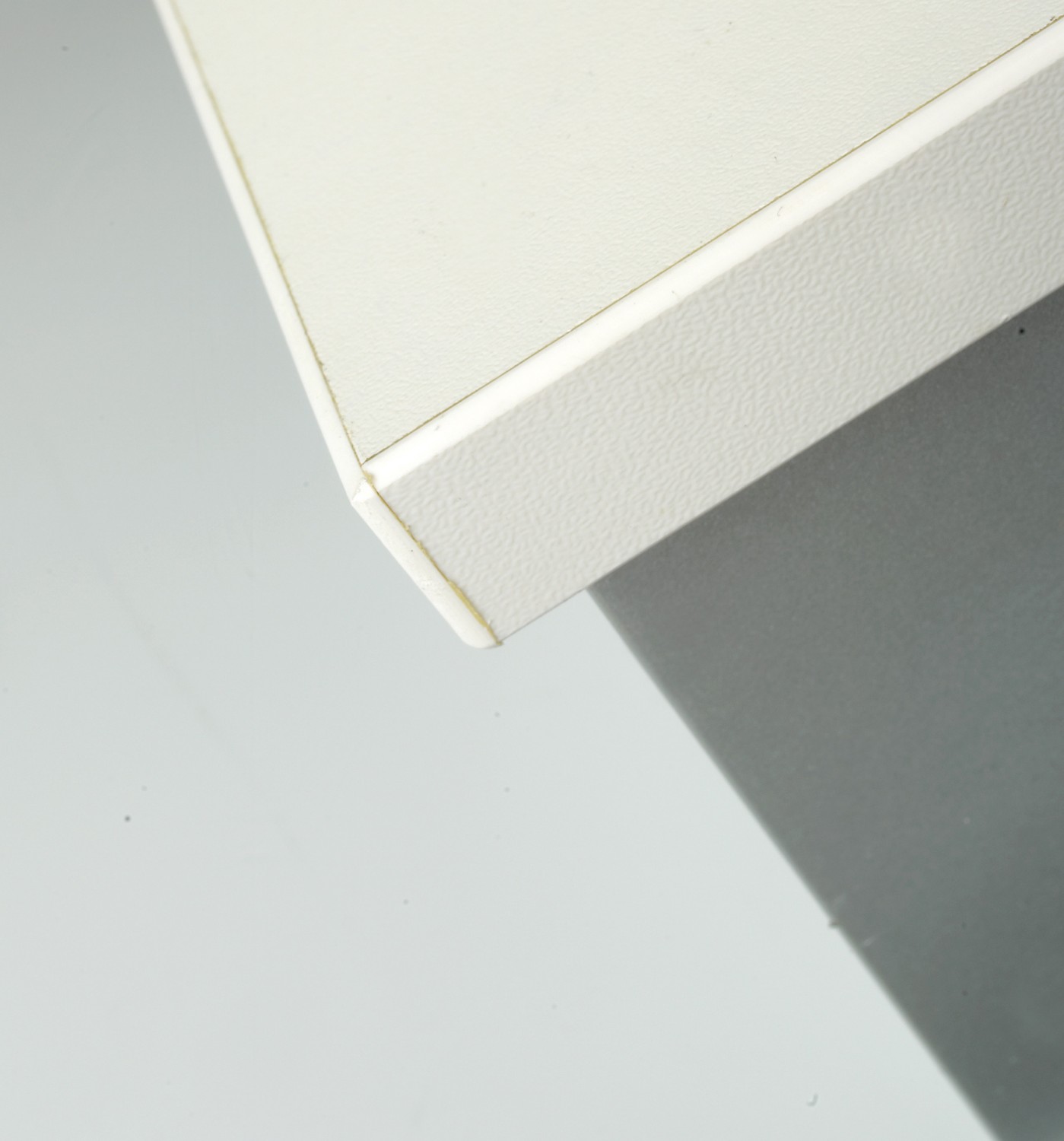

Dabei wird die Kante oft im gleichen Arbeitsschritt angefast oder abgerundet. Für diesen Zweck bieten verschiedene Hersteller spezielle Kantenfräsen an, wie zum Beispiel Festool mit der im Handwerk recht verbreiteten MFK 700 EQ. Während sich solche Fräsen sehr gut eignen, um die Umleimer zu den Plattenoberflächen bündig zu fräsen bzw. gleich abzurunden, stellt das Abrunden der Ecken eine besondere Herausforderung dar, da es hier nur ungenügende Auflagefläche gibt, über die man die Kantenfräse sicher und wackelfrei führen kann. Genau hierfür hat Dr. Christoph Heßler Maschinensysteme das Eckenrunder-System Ecko VZ 100 90F MFK 1 entwickelt.

30
Anzeige
Lass deinen Garten erblühen: Bewässerung für schlaue GARTENFÜXE

>> Mehr erfahren


Ausstattung

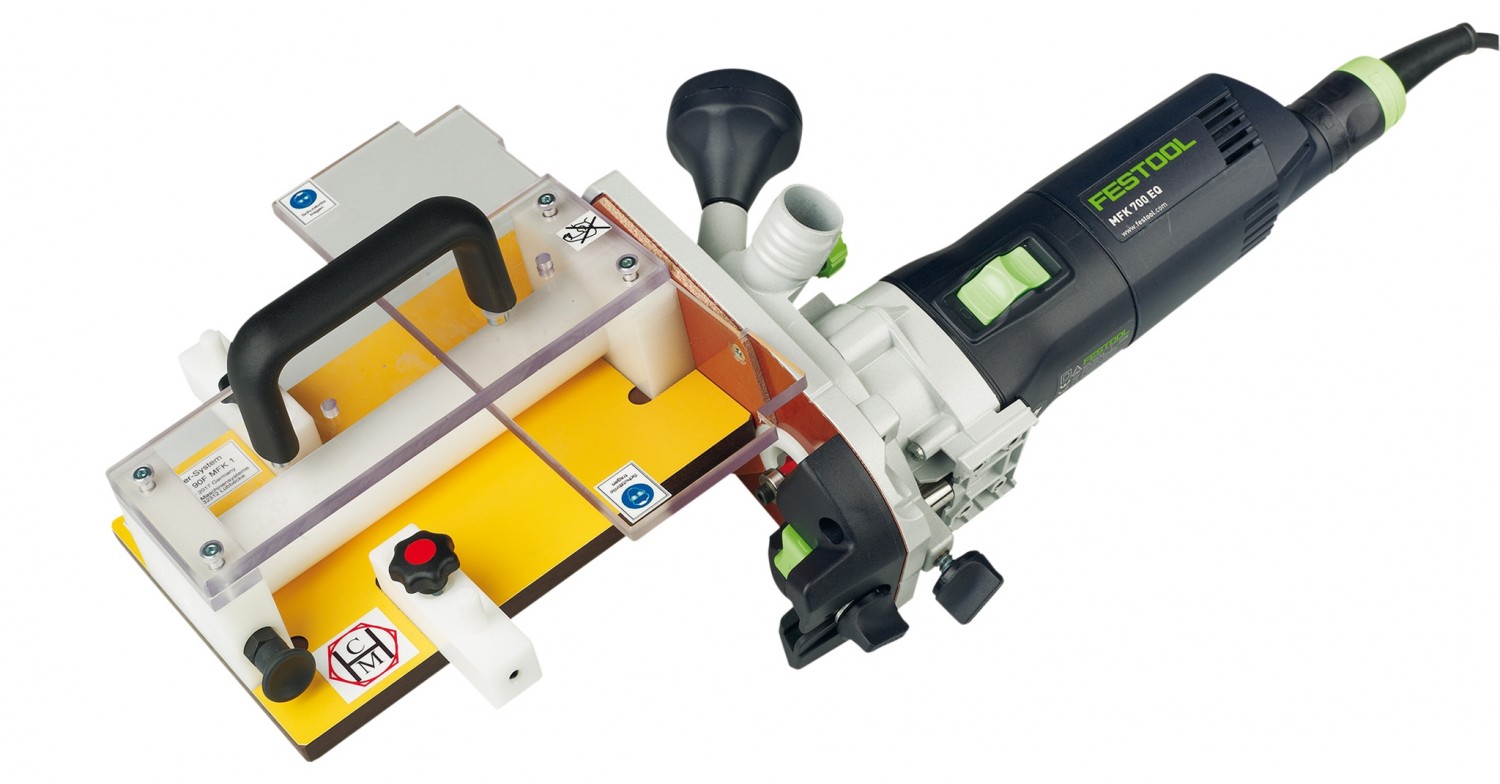

Das Eckenrunder-System Ecko VZ 100 90F MFK 1 besteht im Wesentlichen aus einer Tischeinheit, die die sichere Führung des Systems auf der Plattenoberseite ermöglicht, und einem auf der Tischeinheit gelagerten Schwenkanschlag, mit dem die Fräse exakt an der Kante entlanggeführt werden kann. Dazu kommen noch ein Handgriff, zwei Kantenanschläge sowie aus Gründen der Arbeitssicherheit ein Späne- und Eingreifschutz sowie ein spezieller Kragen und eine passend gekürzte Kragenklemmung für die Festool-Fräse.

Montage und Bedienung

Die Montageanleitung ist ausführlich, doch bevor man sich allein die Bezeichnungen der einzelnen Teile von Fräse und Eckenrunder- System eingeprägt hat, hat man das Ganze schon anhand der gut gemachten Bebilderung montiert. Nach einem Blick auf das Beispielbild hat man auch sofort verstanden, wie das System funktioniert – obwohl die Anleitung detaillierte Beschreibungen enthält, ist das Funktionsprinzip sehr einfach. Die Passage, in der beschrieben wird, wie die Kantenanschläge, die ein Verziehen am Endpunkt verhindern, zu justieren sind, sollte man sich allerdings zu Gemüte führen. Die zu bearbeitenden Kanten müssen aus Holz oder spanbarem Kunststof sein. Vor der Verwendung des Ecko muss der Aufleimer an den zu bearbeitenden Kanten stirnseitig mindestens annähernd bündig abgeschnitten oder gekappt werden. In der Kantenfräse wird ein Rundungs- oder Fasefräser montiert und auf den Umleimer eingestellt. Beim Runden wird für einen Kantenumleimer mit 2 mm Materialstärke meist ein Fräser mit 2-mm-Radius verwendet. Zum Feintuning empfiehlt es sich, einige Probestücke zu fertigen. Werden Massivholzkanten gerundet, sollte man besonders darauf achten, dass die Kante vollständig angeleimt ist, damit hier nichts aussplittert.

27
Anzeige
Ein Akku für alle Geräte: immer Einsatzbereit mit den FUXTEC 20V Gartengeräten und Werkzeugen

>> Mehr erfahren

Praxis

In der Praxis besteht der größte Aufwand darin, den Fräser in der Kantenfräse und die Kantenanschläge am Ecko einmalig richtig auf Umleimer und Werkstück einzustellen. Meist kann man die Einstellung des Fräsers von der unmittelbar vorher erfolgten Bearbeitung des Umleimers an den Plattenoberflächen übernehmen. Denn nach Montage des Kragens ist der Fräser automatisch für die Eckenbearbeitung justiert.

Hintergrund

Der Kragen steht leicht über der Gleitplatte vor, so dass der Fräser minimal zurückgezogen wird. Dies ist vorteilhaft, um beim Eckenrunden auf der Ober- und Unterseite keine Fräsmarken zu erzeugen auf den bereits erfolgten Rundungen an den Plattenoberflächen. Einmal eingestellt, ist es ein Kinderspiel, mit dem Eckenrunder-System Ecko VZ 100 90F MFK 1 zu arbeiten. Die Arbeitsergebnisse sind stets perfekt.

Fazit

Das Eckenrunder-System Ecko VZ 100 90F MFK 1 von Dr. Christoph Heßler Maschinensysteme hat seinen Preis und ist dafür ein echter Problemlöser. Der Einsatz lohnt sich, wenn man vermeiden will, sein mit viel Mühe hergestellten Werkstücke im letzten Arbeitsgang zu beschädigen, sondern mit einer gelungenen, optisch ansprechenden Eckenrundung versehen möchte.

Preis: um 380 Euro

Ganze Bewertung anzeigen

Zubehör Elektrowerkzeuge Netzbetrieb

Heßler Eckenrunder-System Ecko VZ 100 90F MFK 1

Spitzenklasse

4.5 von 5 Sternen

10/2018 - Martin Mertens

Bewertung
Funktion: 50%

Bedienung: 30%

Ausstattung: 20%

Ausstattung & technische Daten
Vertrieb: Dr. Christoph Heßler Maschinensysteme, Lübbecke
Preis: 380 Euro
Hotline: 05741 3012080
Internet: www.c-hessler.de
Technische Daten
L x B x H: 200 x 450 x 150mm
Gewicht: ca 2,5 kg
Geeignet für: Festool MFK 700 EQ
+ präzise und anwendungssicher
- aufwendig zu justieren
Klasse: Spitzenklasse
Preis/Leistung: befriedigend – gut
