Einzeltest: AMF Waagrechtspanner 6870 variabel

Schnellspannner sind in Handwerk und Industrie sehr beliebt. Sie sichern Bauteile zuverlässig ohne langes Schrauben oder Halten mit einem Zug.

Gerade in der Fertigung ist es ot wichtig, schnell Formen und/oder Schablonen an Maschinen austauschen zu können, ohne lange Umrüstzeiten in Kauf nehmen zu müssen. Schnellspanner sind hier ein sehr beliebtes Zubehör. Im Jahr 2016 haben wir schon einmal das Schnellspanner-Programm von AMF vorgestellt, der neue Waagrechtspanner reiht sich hier ein und ergänzt das Sortiment.

36

Anzeige

Der vollelektrische AVANT, über 200 Anbaugeräte, Null-Emission

>> Mehr erfahren

Ausstattung

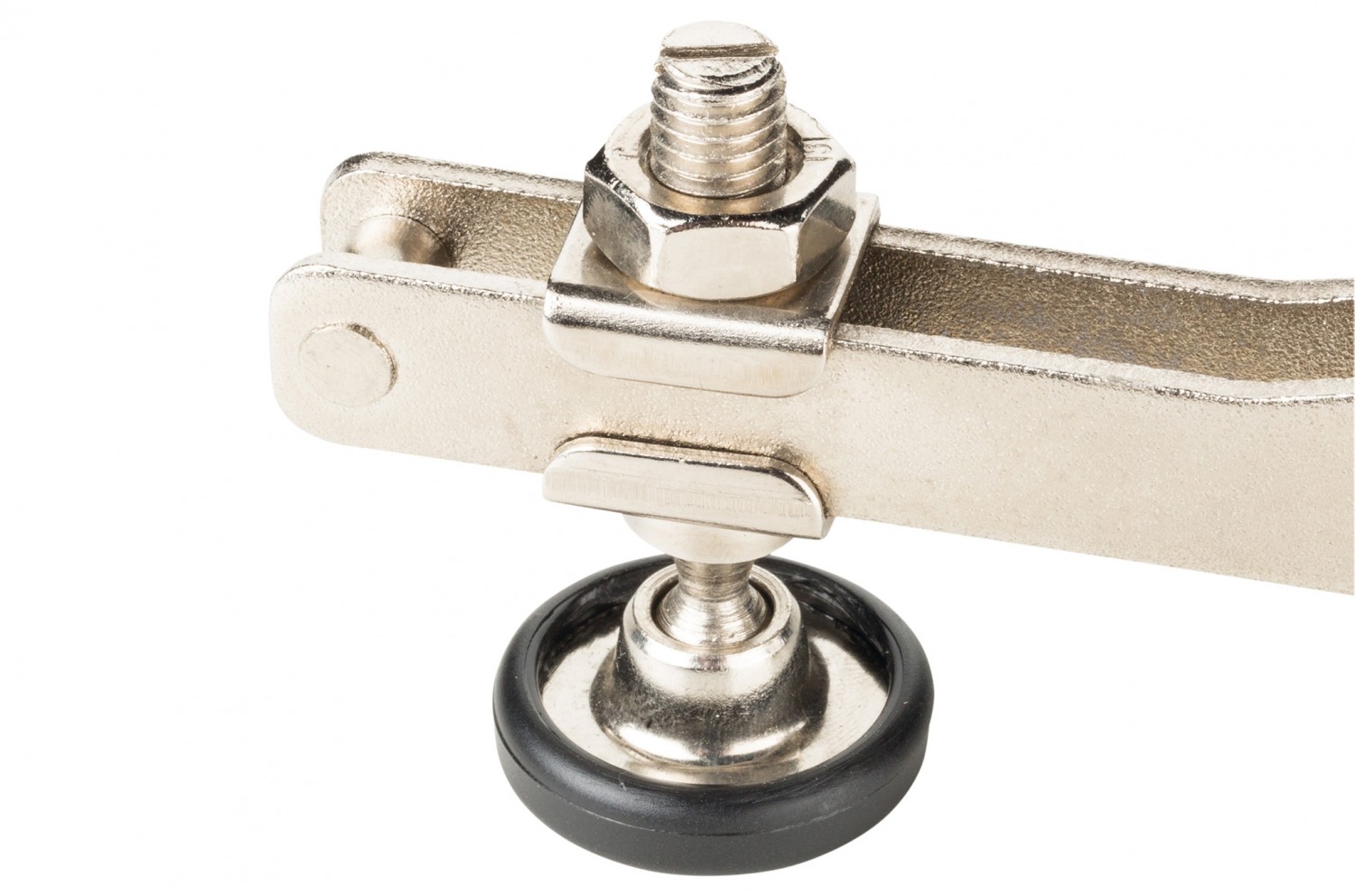

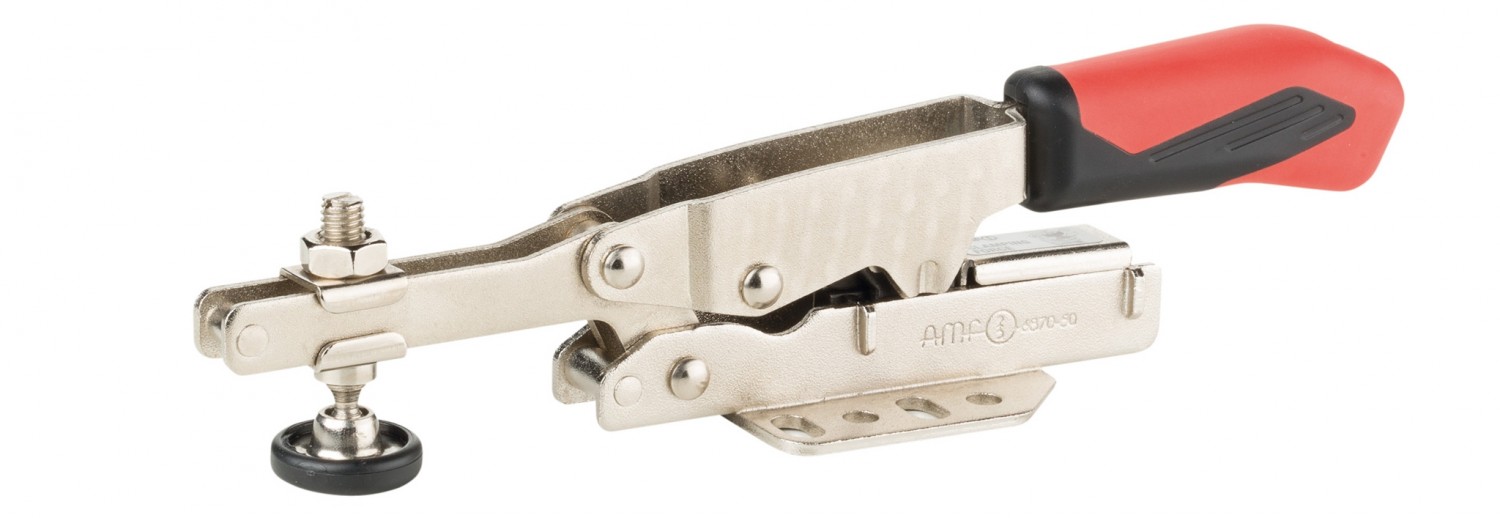

Wie auch die anderen Schnellspanner von AMF sind diese mit besonders starken Nieten als Gelenk bzw. an den Drehpunkten versehen. Dieses Qualitätsmerkmal steht für die Langlebigkeit der AMF-Produkte,- die häufige Lastwechsel ohne weiters vertragen. Zur Montage stehen auf jeder Seite des Spanners vier Sechser-Bohrungen zur Verfügung, je zwei davon als Langlöcher ausgeführt. So können die Schnellspanner beinah an jeder Maschine, auf jedem Nutenbett oder jeder Oberfläche verschraubt werden. Der Griff ist mit ölbeständigem Zweikomponenten-Kunststoff ummantelt. Vorn befindet sich der kunststoffbeschichtete Druckfuß, der das Werkstück hält. Seine Drucktiefe wird durch einen 8-Millimeter-Gewindebolzen eingestellt und durch eine Kontermutter fixiert. Diese stufenlose Ausgleichsfunktion erlaubt es, verschiedenste Werkstücke zu spannen.

64

Anzeige

Kompressoren, Werkstatt, Garten: Topqualität zu guten Preisen

>> Mehr erfahren

Anwendung

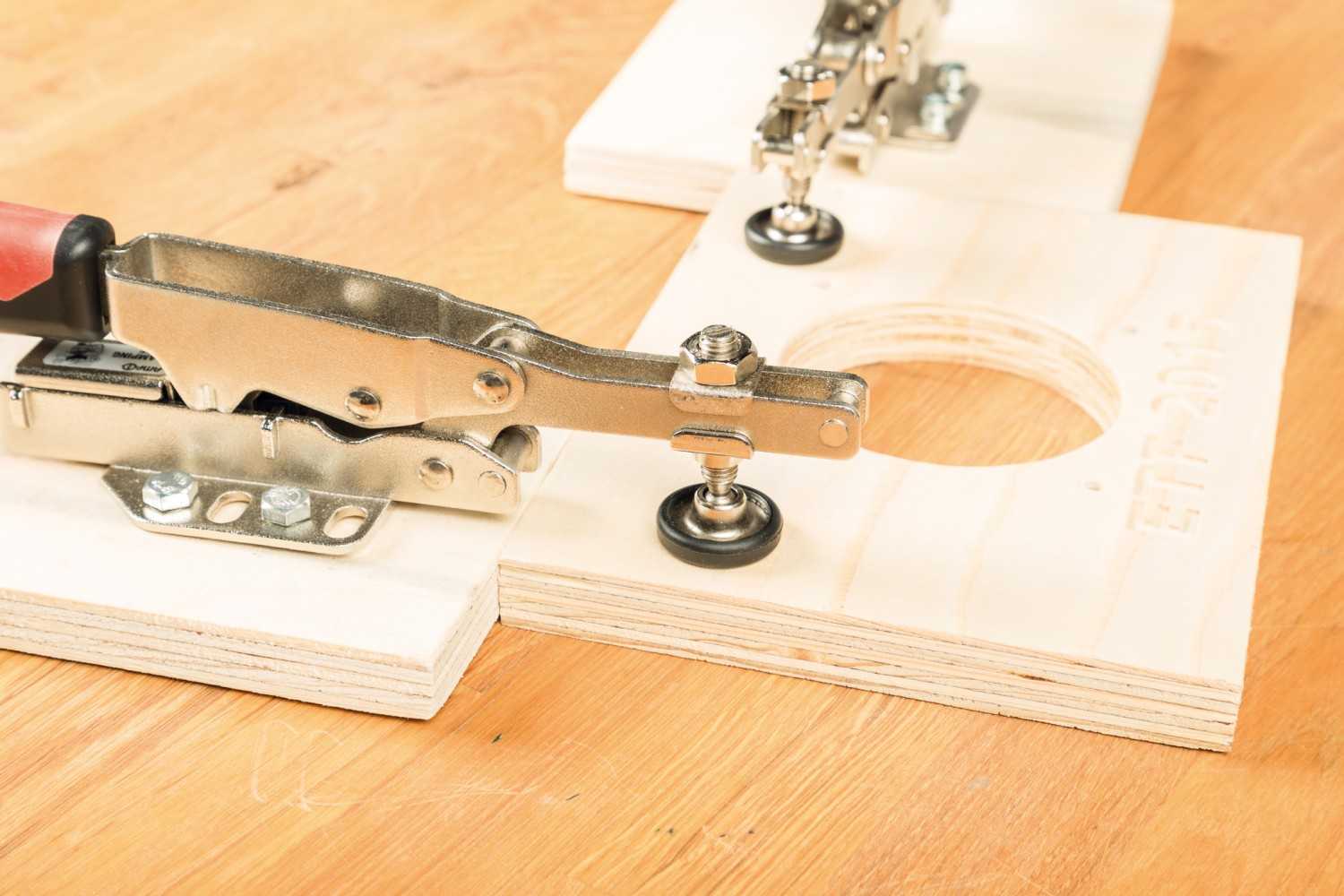

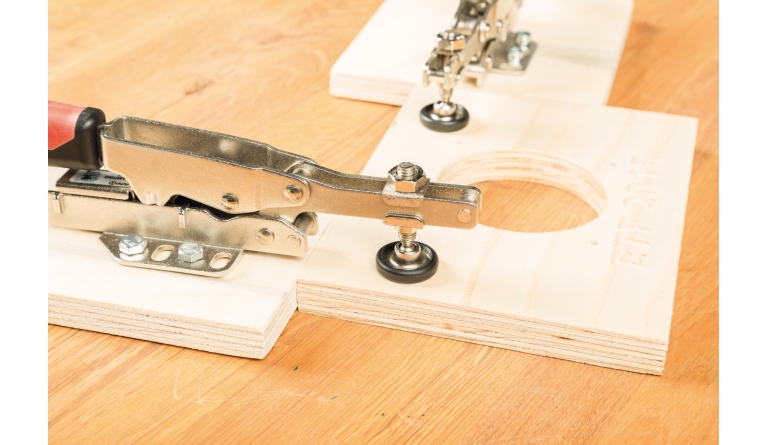

Ist der Schnellspanner montiert, kann sein Druckpunkt durch Einstellen der M8-Gewindestange schnell an verschiedene Werkstückdicken angepasst werden. Ist der Bolzen eingestellt, können die Werkstücke schnellstens gewechselt werden und sind bei der Bearbeitung doch richtig arretiert.

Ein kleiner Kritikpunkt ist uns an diesem Schnellspanner jedoch aufgefallen. Wird der Griff beim Verriegeln umfasst, kann es passieren, dass der Anwender sich die Finger klemmt, nicht bedrohlich, doch unangenehm.

Fazit

Der Waagrechtspanner 6870 variabel ist hoch belastbar, einfach zu bedienen und sichert Werkstücke zuverlässig. Sein variabel einstellbarer Druckpunkt macht ihn universell einsetzbar und günstig ist er mit einem Preis unter 30 Euro auch noch.
