Einzeltest: Promac Metalldrehmaschine PBD-3069


Promac Metalldrehmaschine PBD-3069

Sonstige Elektrowerkzeuge Netzbetrieb Promac Metalldrehmaschine PBD-3069 im Test, Bild 1
17715

Drehen ist immer noch eine der handwerklich anspruchsvollsten Tätigkeiten. Beinah jedes Gewerk kann eine gute Drehmaschine in der Werkstatt brauchen. Wir stellen Ihnen hier eine mittelgroße Maschine von Promac vor.

Für eine gute Drehmaschine müssen schnell stolze Preise gezahlt werden. Promac bedient hier Kunden, die Maschinen zu moderaten Preisen suchen; vertrieben werden die Maschinen von Promac in Deutschland durch ToolParts-Service aus Dietenhofen.

27
Anzeige
Ein Akku für alle Geräte: immer Einsatzbereit mit den FUXTEC 20V Gartengeräten und Werkzeugen

>> Mehr erfahren

Aufstellung

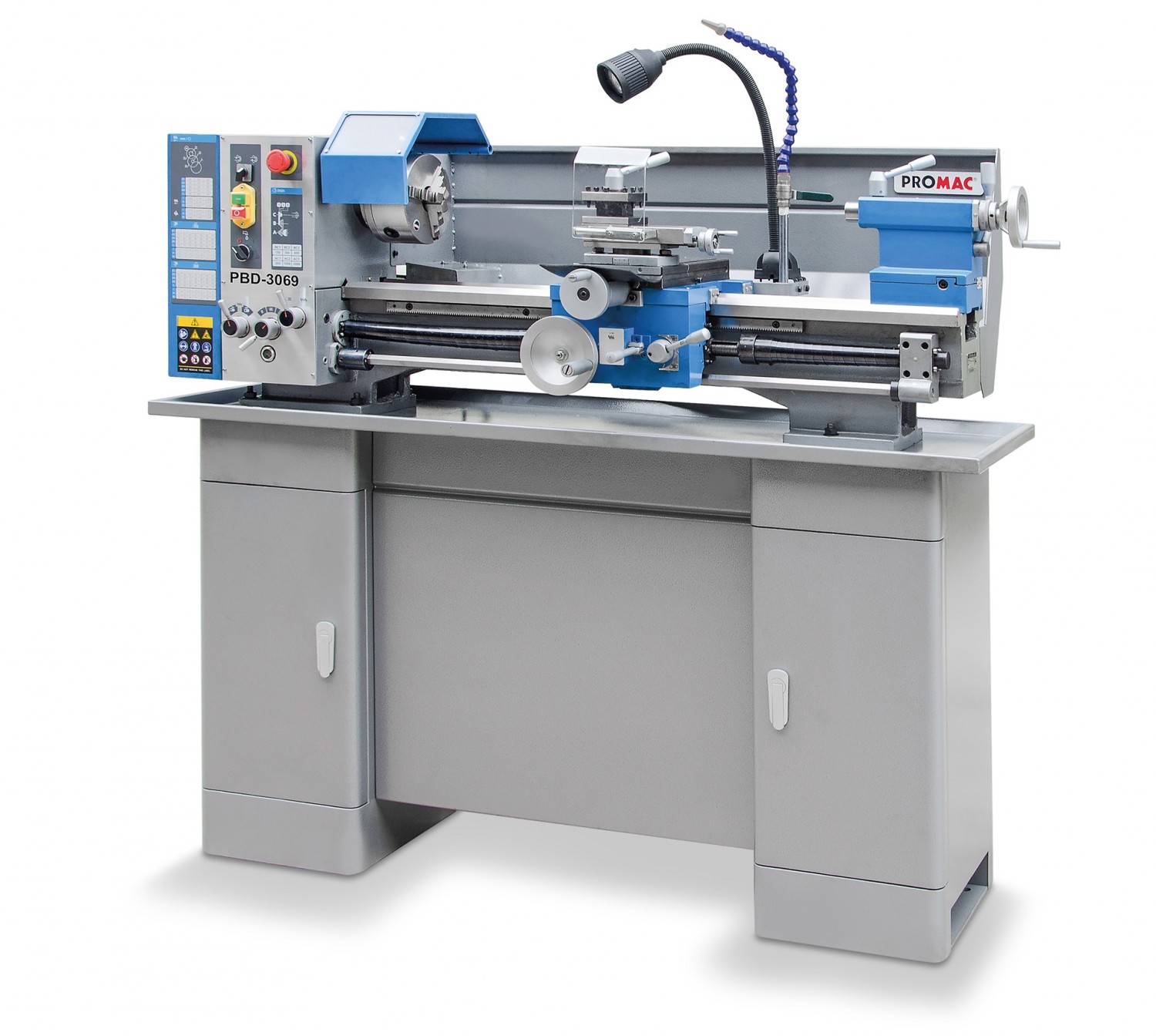

Zu der PBD-3069 gehört ein Unterschrank, der die rund 300 Kilogramm schwere Maschine trägt. Als Aufstellungsort sollte ein heller Platz gewählt werden, auf dem der Unterschrank fest mit dem Boden verschraubt werden kann. Außerdem sollten sich um die Maschine herum ca. ein, besser zwei Meter freier Raum befinden, damit sich der Bediener frei bewegen kann.

Ausstattung

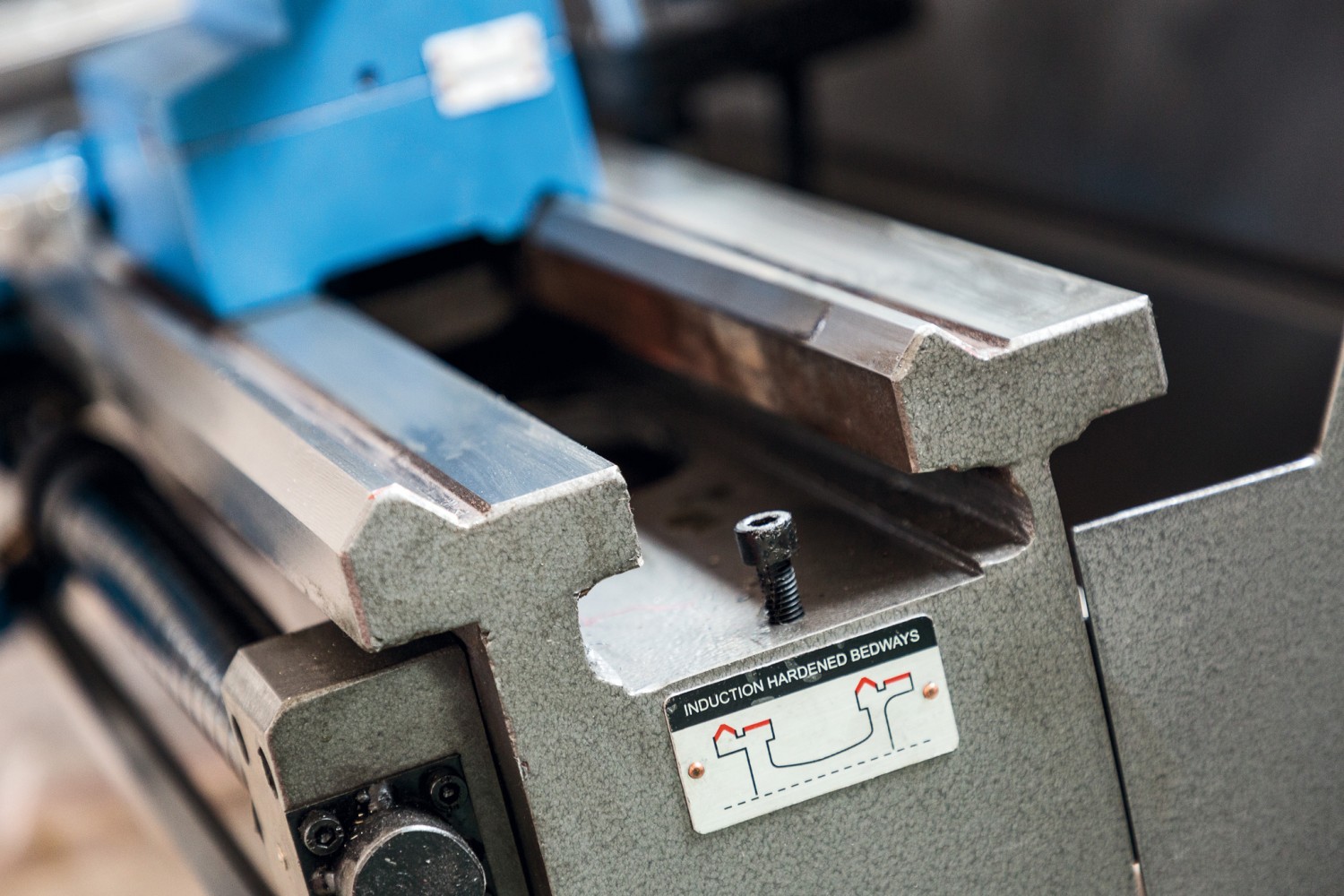

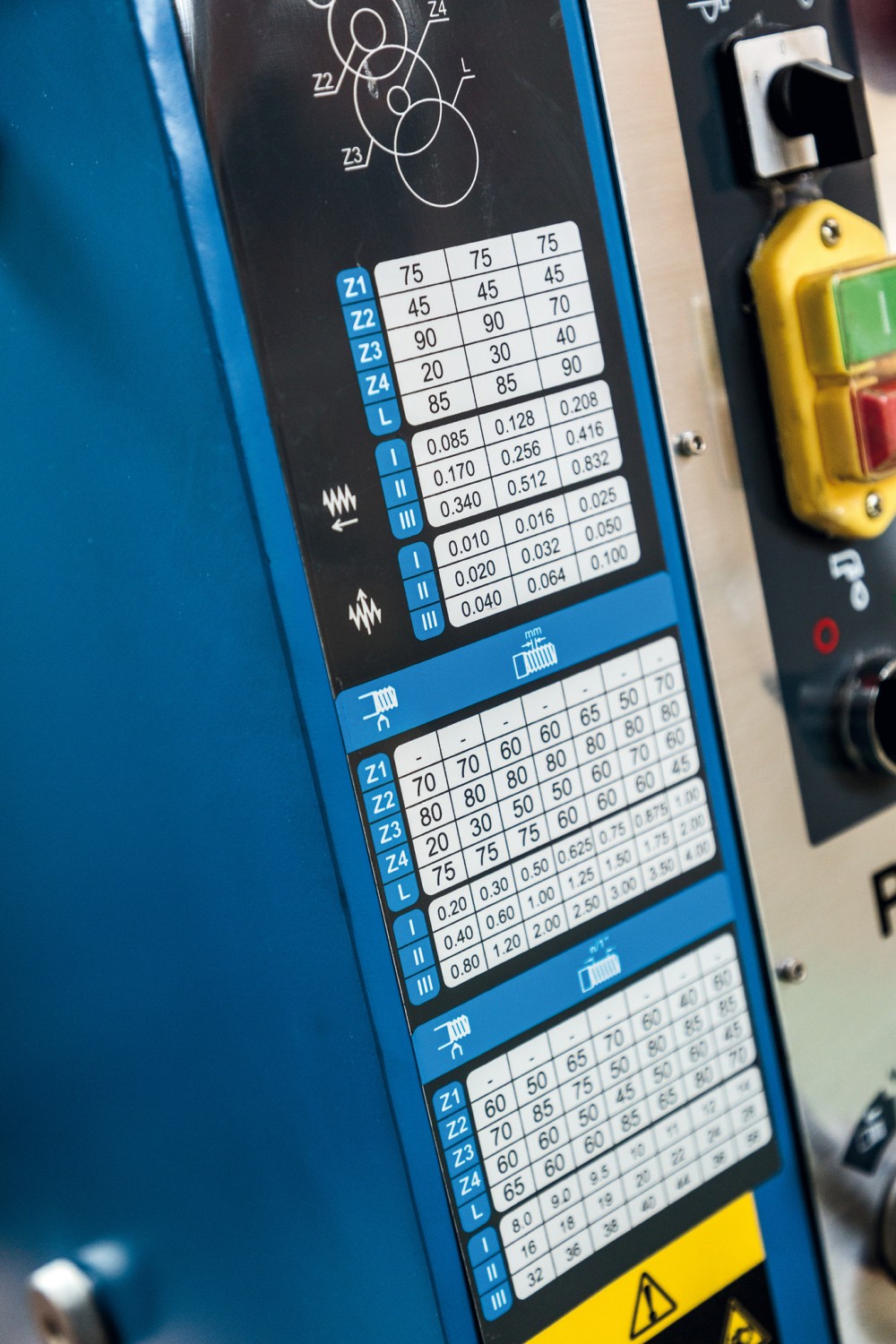

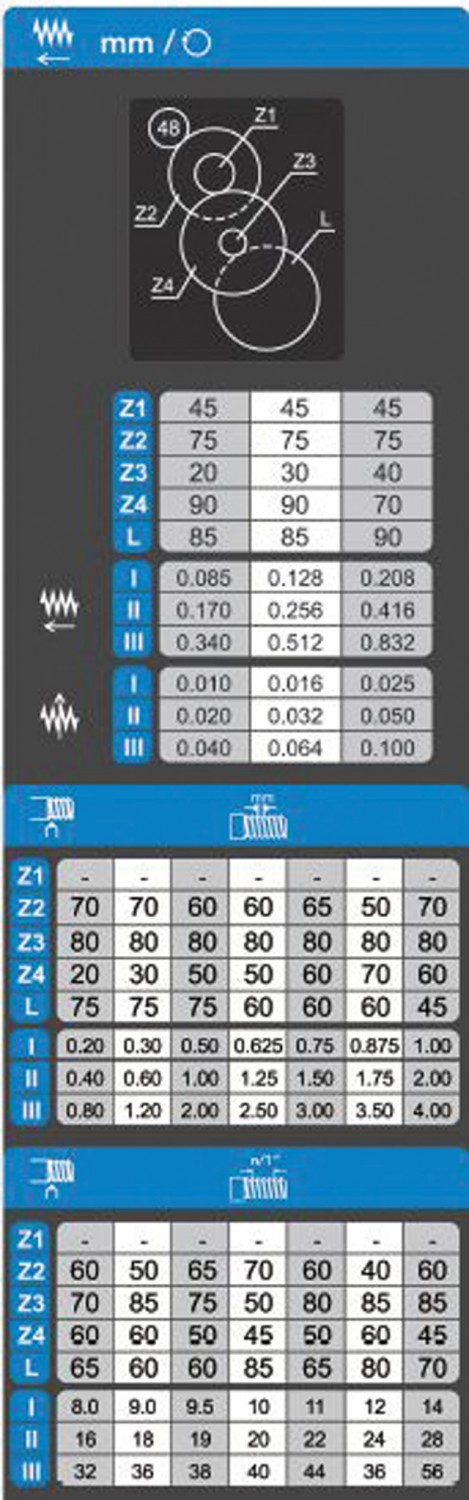

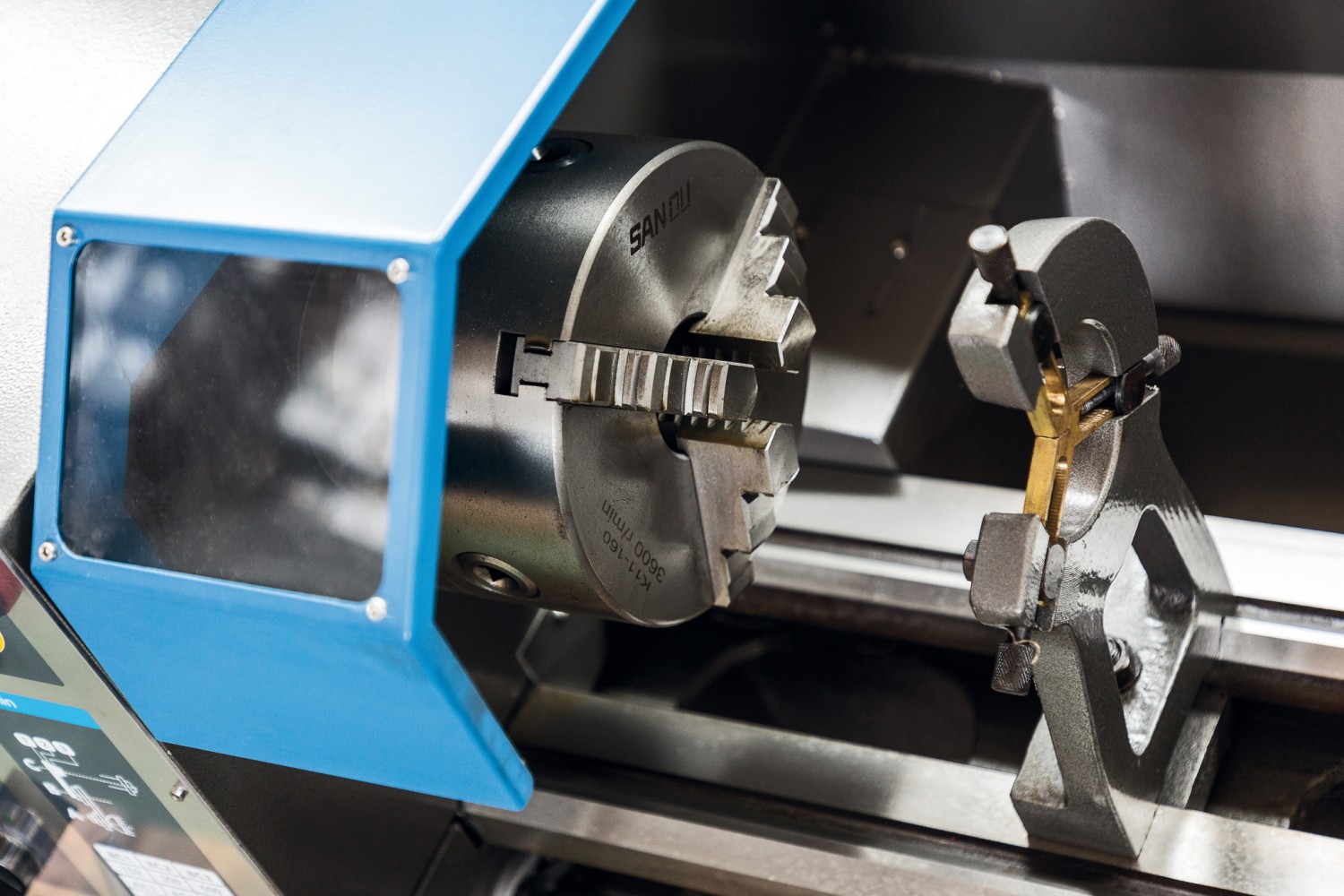

Die PBD-3069 basiert, wie jede gute Drehmaschine auf einem Prismenbett, auf dem alle anderen Komponenten montiert sind. Der oben erwähnte Unterbau sorgt im Grunde nur für die richtige Arbeitshöhe der Maschine und schafft Platz für Zubehör und die Kühlmittelpumpe. Auf der linken Seite der Maschine befindet sich der Spindelstock. Hier sind der Antrieb, die auswechselbaren Riemenscheiben für die verschiedenen Drehzahlen, die Drehzahltabellen und Bedienelemente und das zum Lieferumfang gehörende Dreibacken- Spannfutter platziert. Der Antrieb besteht aus einem 230-Volt-Motor mit 1,1 Kilowatt Leistungsaufnahme. Durch die unterschiedlichen Kombinationen der Riemenscheiben lassen sich Drehzahlen von 50 bis 2500 Umdrehungen pro Minute realisieren.

Sonstige Elektrowerkzeuge Netzbetrieb Promac Metalldrehmaschine PBD-3069 im Test, Bild 2Sonstige Elektrowerkzeuge Netzbetrieb Promac Metalldrehmaschine PBD-3069 im Test, Bild 3Sonstige Elektrowerkzeuge Netzbetrieb Promac Metalldrehmaschine PBD-3069 im Test, Bild 4Sonstige Elektrowerkzeuge Netzbetrieb Promac Metalldrehmaschine PBD-3069 im Test, Bild 5Sonstige Elektrowerkzeuge Netzbetrieb Promac Metalldrehmaschine PBD-3069 im Test, Bild 6Sonstige Elektrowerkzeuge Netzbetrieb Promac Metalldrehmaschine PBD-3069 im Test, Bild 7Sonstige Elektrowerkzeuge Netzbetrieb Promac Metalldrehmaschine PBD-3069 im Test, Bild 8Sonstige Elektrowerkzeuge Netzbetrieb Promac Metalldrehmaschine PBD-3069 im Test, Bild 9Sonstige Elektrowerkzeuge Netzbetrieb Promac Metalldrehmaschine PBD-3069 im Test, Bild 10Sonstige Elektrowerkzeuge Netzbetrieb Promac Metalldrehmaschine PBD-3069 im Test, Bild 11Sonstige Elektrowerkzeuge Netzbetrieb Promac Metalldrehmaschine PBD-3069 im Test, Bild 12

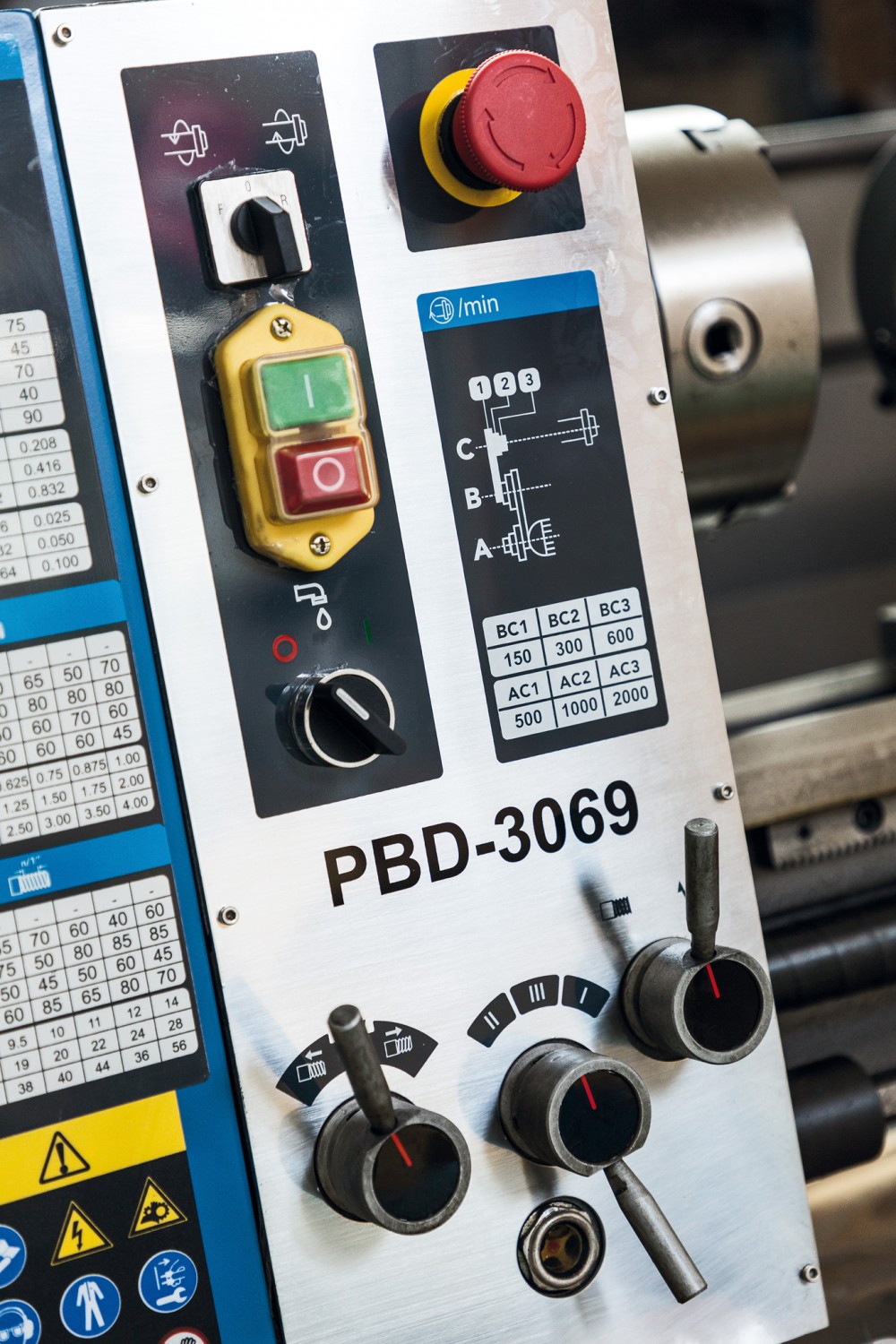

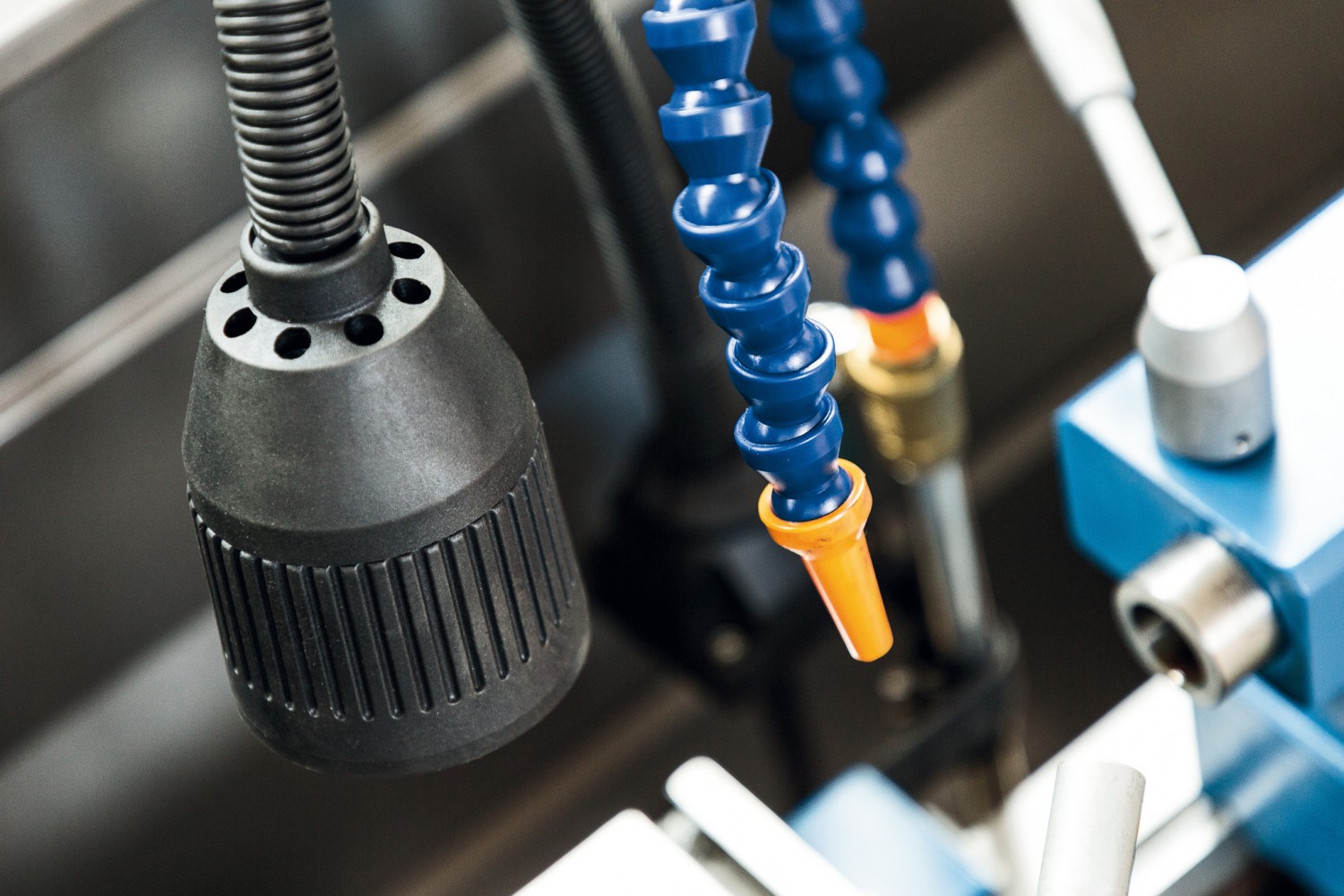

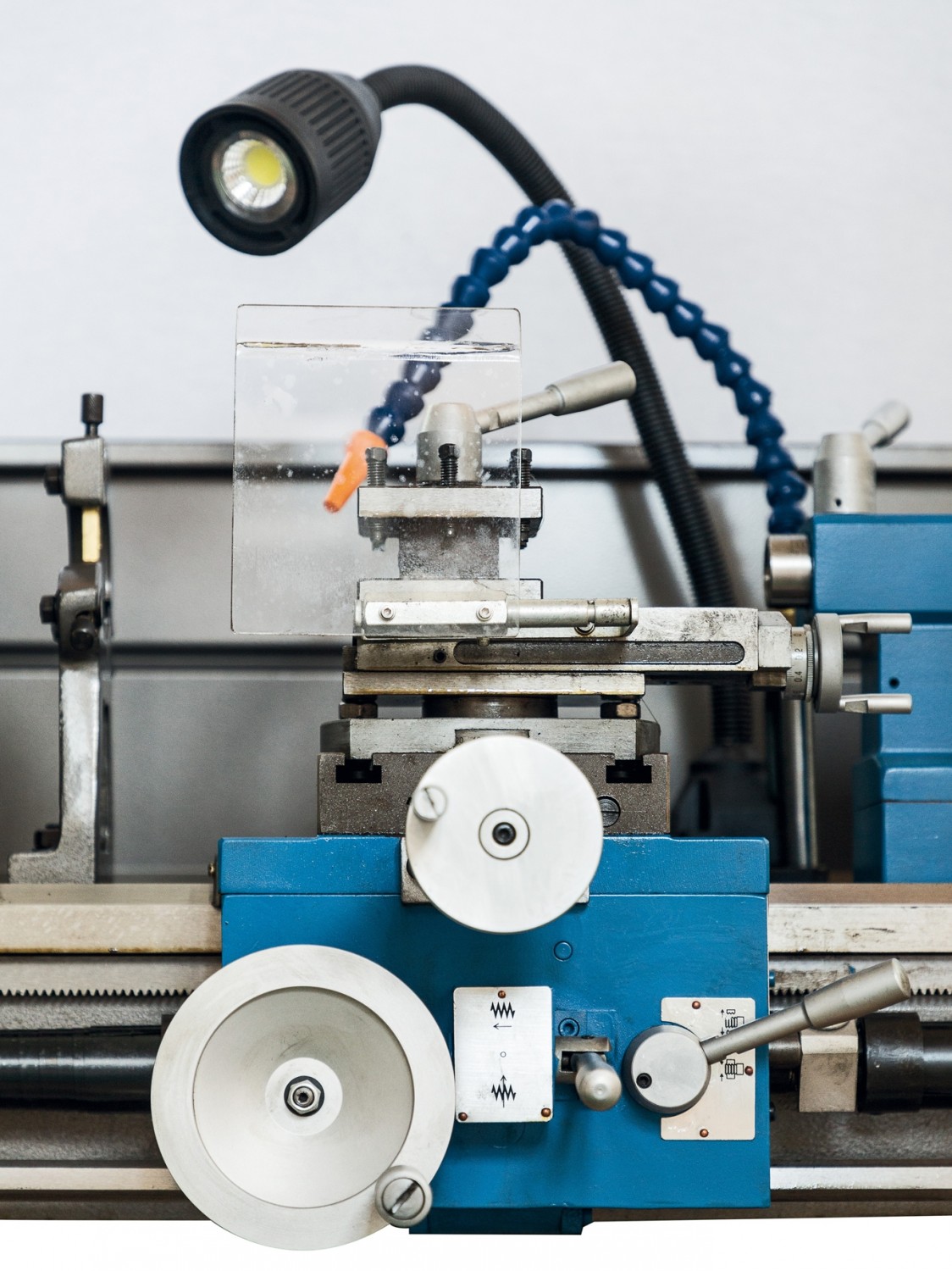

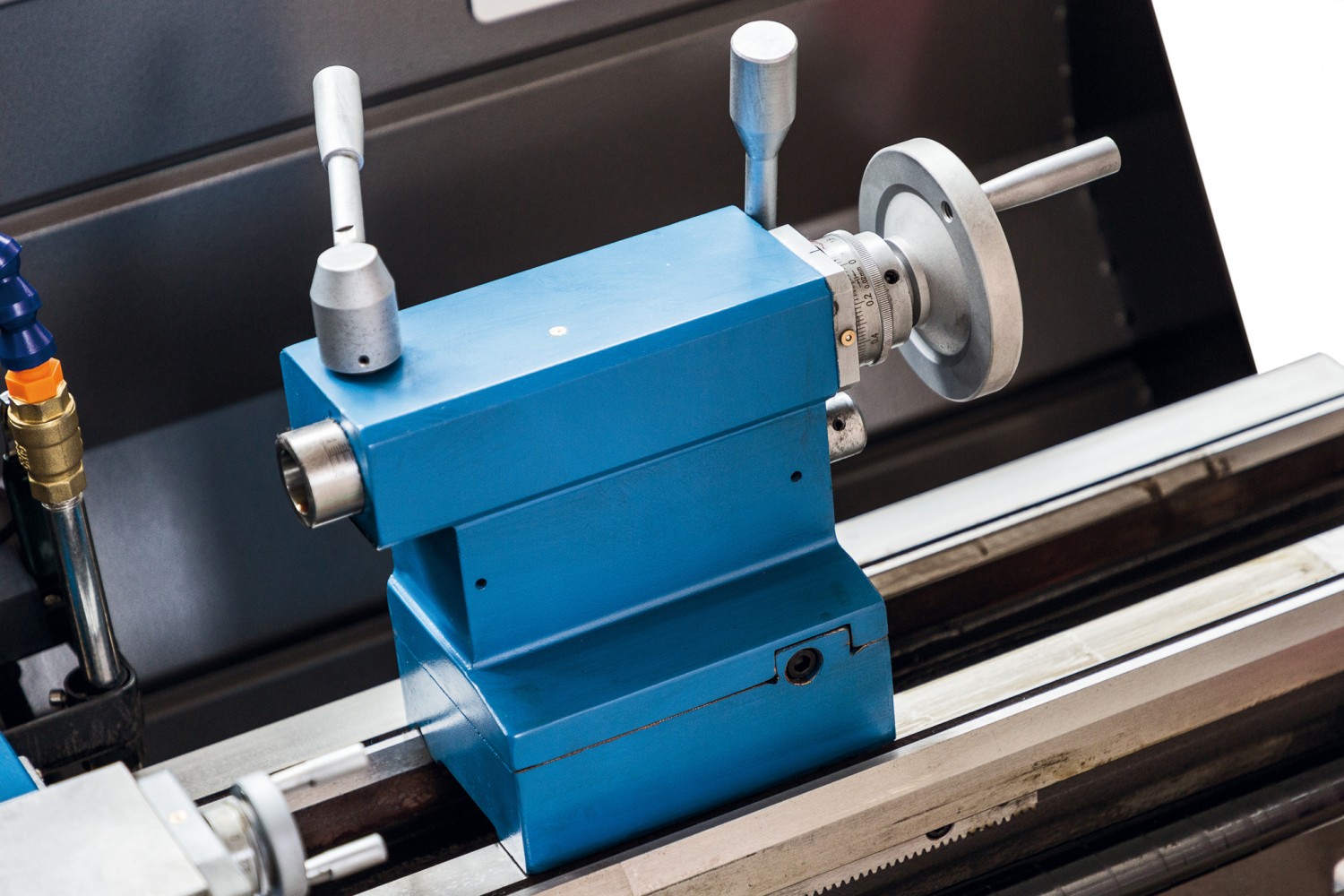

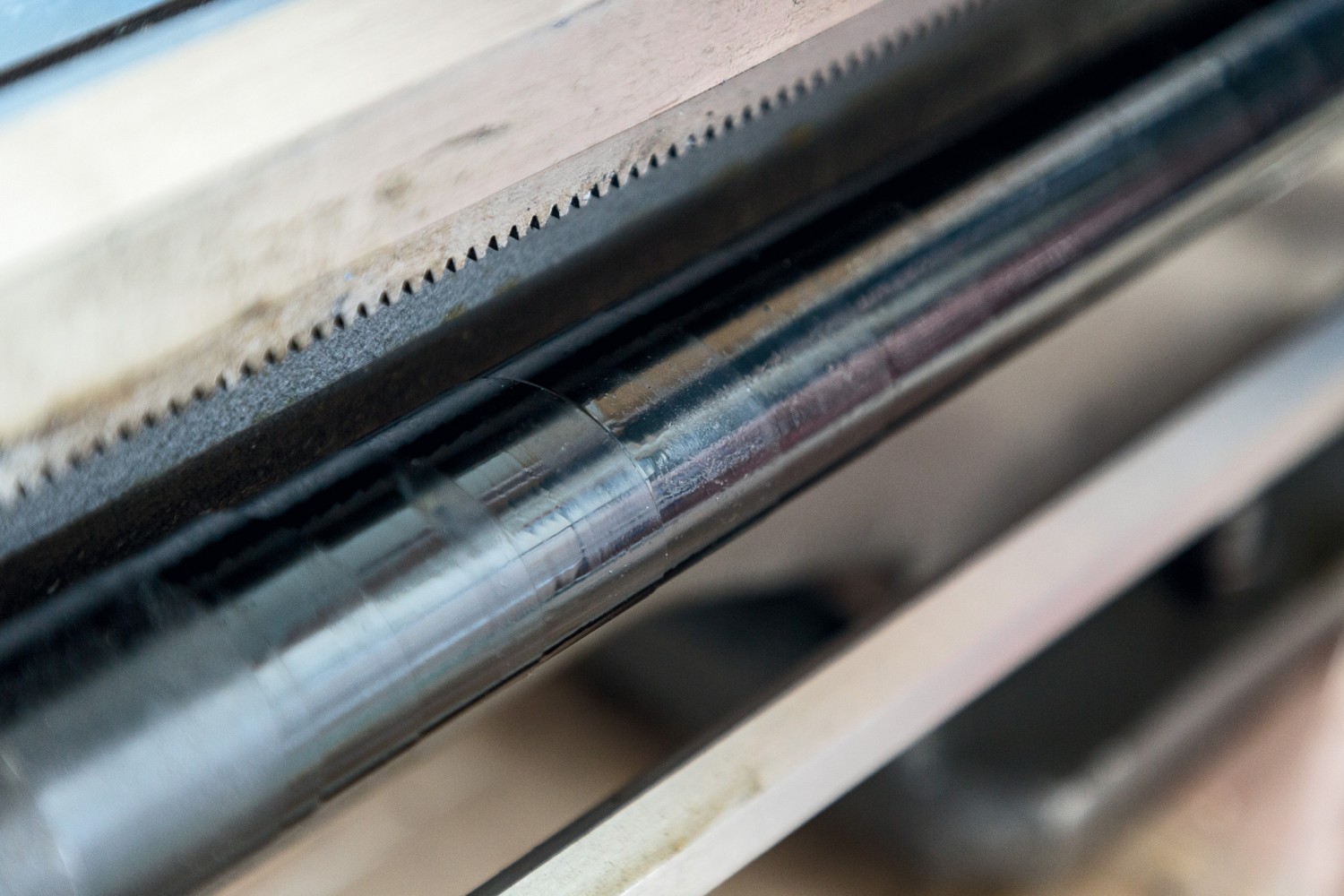

Neben den verschiedenen Drehzahlen, dem Ein- und Ausschalten und der Drehrichtungsvorwahl kann hier auch das integrierte Kühlmittelsystem eingeschaltet werden. Das nächste Objekt auf dem Prismenbett ist der Bettschlitten. Auf ihm sind die verschiedenen Vorschübe, der Schlosskasten, die Drehstellenbeleuchtung und die Kühlmitteldüse montiert. Die Welle, die den Schlosskasten antreibt, ist mit einer Flexabdeckung gegen Berühren gesichert. Zum Lieferumfang gehört auch eine Lünette, um lange dünne Materialien beim Drehen abzustützen. Bei der Erstinbetriebnahme ist sie zwischen Spindelstock und Bettschlitten montiert. Nach dem Bettschlitten kommt auf der rechten Maschinenseite der Reitstock. Er wird durch einen Hebel fixiert und besitzt zur Werkzeugaufnahme einen MK3- Morsekegel.

29
Anzeige
AUSGEFUXT: Benzin und Akku Motorsensen für Deinen Garten

>> Mehr erfahren

Test

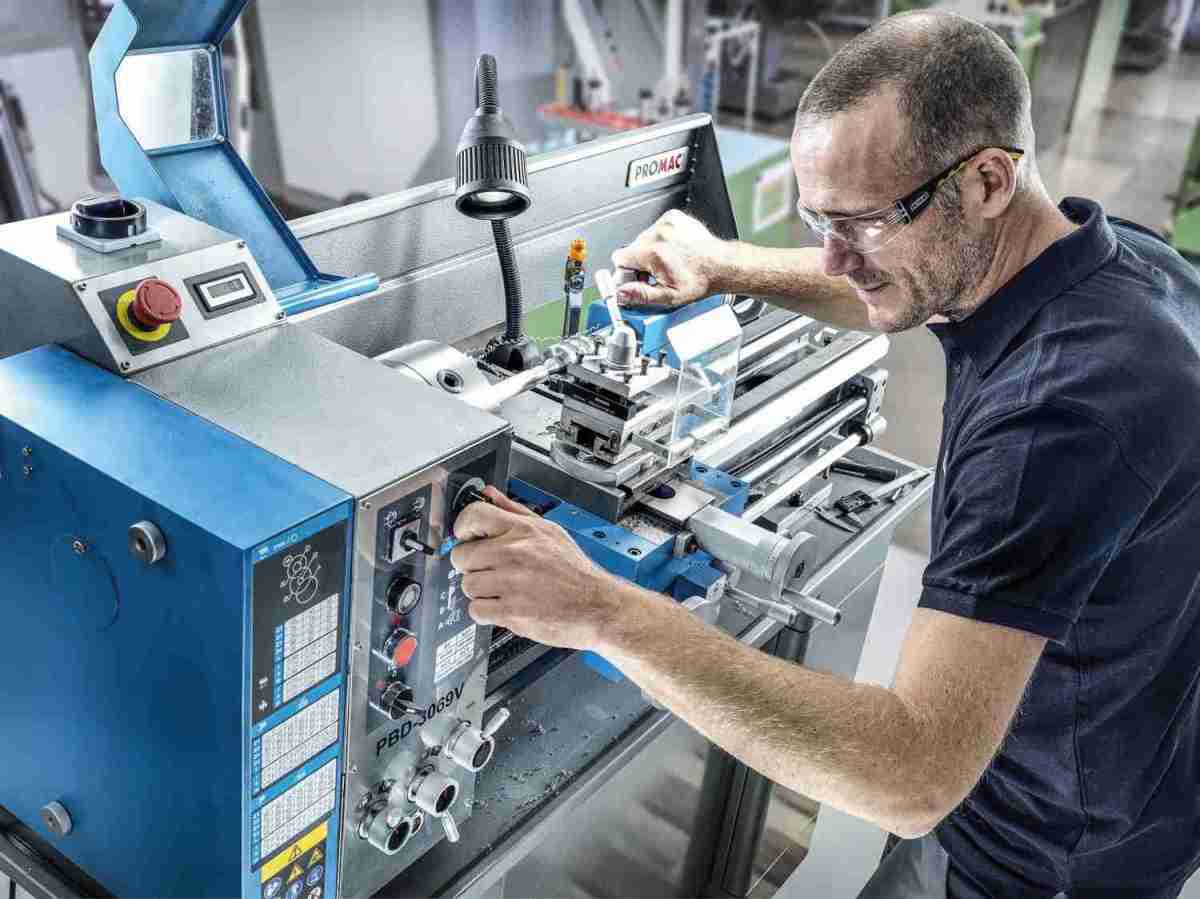

Mit einer maximalen Spindelweite von 750 Millimetern ist die PBD-3069 eine Maschine mittlerer Größe. Um sie in Betrieb zu nehmen, sind nur wenige Handgriffe notwendig. Am aufwendigsten ist die Entfernung des Korrosionsschutzes. Am besten entfernt man das Fett mit Bremsenreiniger, doch auch damit dauert es seine Zeit. Der Unterschrank aus Blech ist schnell zusammengeschraubt. Für die Montage der Drehmaschine auf dem Schrank sind entweder einige starke Helfer oder ein Kran notwendig, denn die 300 Kilogramm wollen gebändigt werden. Die Maschine wird in einer Blechwanne montiert, die einen Ablauf für das Kühlmittel besitzt. Von unten kann ein Schlauch angeschlossen werden, der das Kühlmittel wieder zurück zur Pumpe leitet. Ist das geschafft, kann die Drehzahl der Maschine eingestellt werden. Hierfür wird die Abdeckung auf der linken Seite der Maschine entfernt. Durch Austausch der Riemenscheiben und/oder des Riemenweges können die verschiedenen Drehzahlen für die Leit- und die Zugspindel eingestellt werden. Jetzt brauchen nur noch das Werkstück und der Stahl eingesetzt zu werden, und schon kann es losgehen. Bei der Arbeit gibt sich die Maschine keine Blöße. Die Vorschübe arbeiten präzise, unabhängig ob per Hand oder automatisch. Alle Vorschübe lassen sich mit den Stellrädern leicht und präzise bewegen. Etwas gewöhnungsbedürftig ist die Kühlmittelförderung, bei der, je nach Einstellung, eine Menge daneben geht. Außerdem kann es sein, das die Späne den Ablauf verstopfen, hier sollte rechtzeitig eingegriffen werden, bevor die Pumpe trocken- oder die Wanne überläuft.

Fazit

Die Metalldrehmaschine PBD-3069 von Promac ist eine günstige Maschine mittlerer Größe. Ihr besser als gutes Preis-Leistungs- Verhältnis macht sie besonders attraktiv für kleine Werkstätten die eine robuste und präzise arbeitende Maschine benötigen, die für verschiedenste Metalle und Materialien einsetzbar ist.

Preis: um 5600 Euro

Ganze Bewertung anzeigen
Promac Metalldrehmaschine PBD-3069

Oberklasse

4.0 von 5 Sternen

-

Bewertung
Längsdrehen 20%

Querdrehen 20%

Gewindeschneiden 20%

Bedienung 25%

Ausstattung 15%

Ausstattung & technische Daten
Vertrieb ToolParts-Service, Dietenhofen
Hotline 0987 29566610
Internet www.toolparts-service.biz
Technische Daten
Spannung 230 V/ 50 Hz
Aufnahmeleistung 1,1 kW
Spitzenhöhe 150 mm
Drehdurchmesser über Bett 300 mm
Drehdurchmesser über Schlitten 170 mm
Spitzenweite 750 mm
Drehzahl riemenscheibenabhängig, 150 – 2000 1/min
Spindelkonus MK5
Spindelbohrung 38 mm
Max. Drehstahlmaß 16 x 16 mm
Verfahrweg Querschlitten 170 mm
Verfahrweg Oberschlitten 90 mm
Reitstockkonus MK3
Max. Spanndurchmesser 3-Backenfutter 160 mm
Vorschubgeschwindigkeit: 0,08 – 0,83 mm/U
Bereich Gewindesteigungen metr. 0,2 – 4,0 mm
Bereich Gewindesteigung Zoll 8 – 56 TPI
Abmessungen (L x B x H) 1400 x 700 x 700 mm
Gewicht ohne Unterschrank ca. 300 kg
+ solider Aufbau, selbsterklärende Bedienung
- Kühlmittel spritzt herum
Klasse Oberklasse
Preis/Leistung gut – sehr gut
