Einzeltest: Alfra Verdrahtungskanal- Schneidgerät VKS 125


Alfra Verdrahtungskanal-Schneidegerät VKS 125

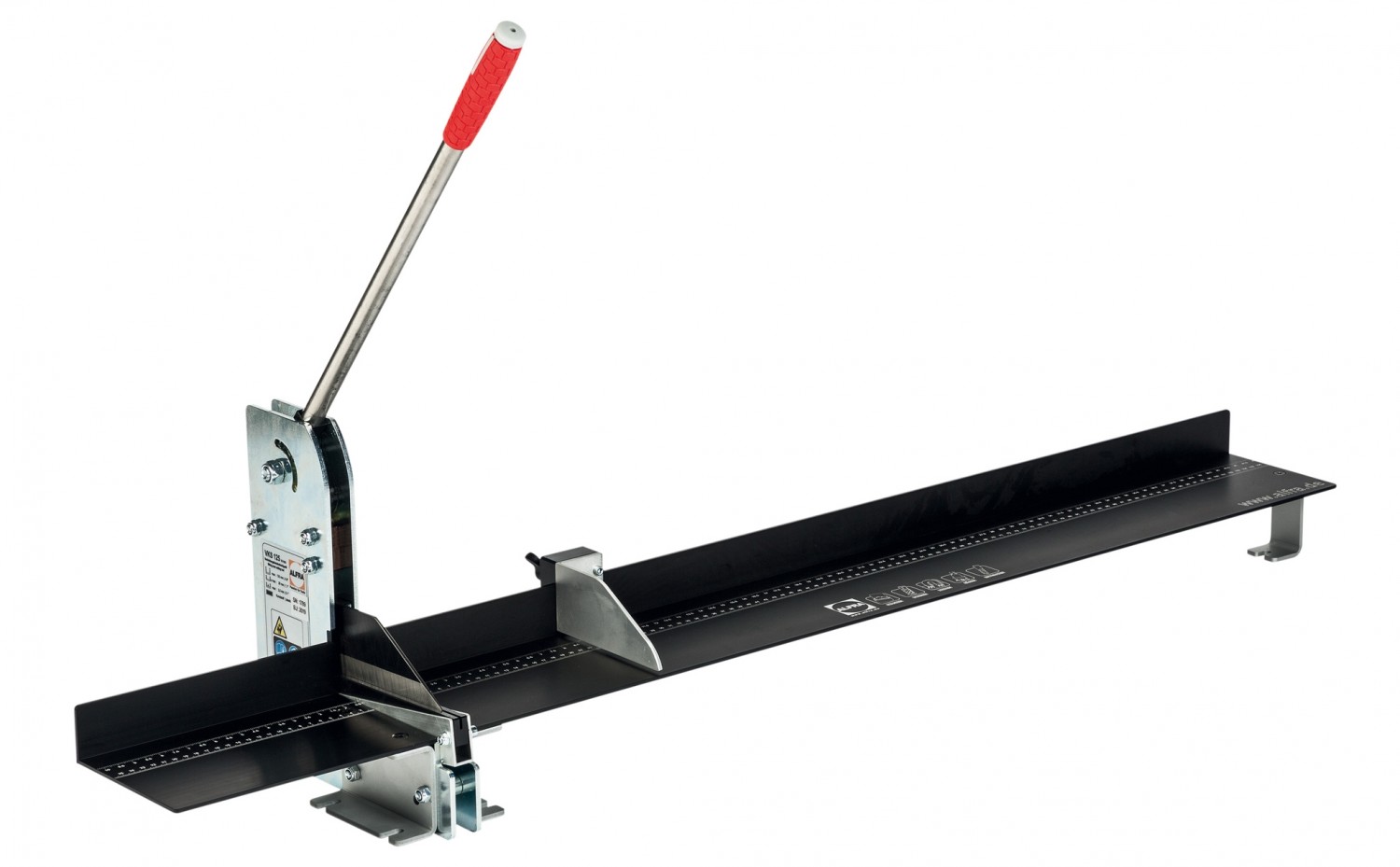

Sonstige Handwerkzeuge Alfra Verdrahtungskanal- Schneidgerät VKS 125 im Test, Bild 1
17724

Die Firma Alfra aus Hockenheim fertigt Maschinen und Werkzeuge, hauptsächlich für den Anlagen- und Maschinenbau. Hier wiederum liegt der Schwerpunkt auf Zerspanungstechnik, Metallbearbeitung und Schaltschrankbau. Letzteres erklärt das hier vorgestellte Werkzeug, das Verdrahtungskanal-Schneidgerät VKS 125.

Nur wenn man tief in einem Gewerk verwurzelt ist, macht man sich Gedanken, welche Arbeitsschritte hier häufig vorkommen und in welchen Details der Teufel steckt. Da ist es von Vorteil, wenn man über jahrzehntelange Branchenerfahrung verfügt – wie Alfra im Bereich des Schaltschrankbaus. Stand bei der Gründung der Alfra GmbH Anfang der 1970er-Jahre vor allem der Vertrieb von Werkzeugen zur Metallbearbeitung im Vordergrund, die unter anderem bereits im Schaltschrankbau eingesetzt wurden, entwickelt und produziert das Unternehmen heute hoch spezialisierte Maschinen.

Sonstige Handwerkzeuge Alfra Verdrahtungskanal- Schneidgerät VKS 125 im Test, Bild 2Sonstige Handwerkzeuge Alfra Verdrahtungskanal- Schneidgerät VKS 125 im Test, Bild 3
Etwa, um Stromschienen hydraulisch zu biegen, zu stanzen, zu lochen und zu schneiden oder um Bleche für Schaltschranktüren, -gehäuse oder -montageplatten zu pressen. Vor diesem Hintergrund ist ein Verdrahtungskanal- Schneidgerät eine sinnvolle Ergänzung des Produktportfolios. Verdrahtungskanäle werden im Schaltschrankbau eingesetzt, um Kabelbündel sauber und sortiert zu verlegen. Wurden zusammengehörende Kabelstränge früher meist mit Gewebeband gebündelt, werden sie heute in Verdrahtungskanälen geführt. Entsprechend häufig benötigt man passende Abschnitte Verdrahtungskanal, die von einem handelsüblichen Zwei-Meter-Stück abgeschnitten werden müssen. Das macht man in vielen Betrieben auf der Kreissäge. Die Nachteile dabei sind zum einen die scharfen Sägegrate, die am Schnitt stehen bleiben und von Hand entfernt werden müssen, zum anderen die entstehenden Sägespäne, die, da sich der Kunststoff beim Sägen statisch auflädt, am Werkstück haften und ebenfalls umständlich entfernt werden müssen.

36
Anzeige
Der vollelektrische AVANT, über 200 Anbaugeräte, Null-Emission

>> Mehr erfahren


Ausstattung


Das Verdrahtungskanal-Schneidgerät VKS 125 von Alfra besteht im Wesentlichen aus einer hebelübersetzten Schneideinrichtung, die auf einer Auflageschiene montiert ist, an der ein Längsanschlag angebracht werden kann. Die Auflageschiene verfügt über ein lasergraviertes Lineal mit metrischer- und Inch-Teilung, sodass man schnell das benötigte Maß anlegen oder den Längsanschlag positionieren kann. Die Schneideeinrichtung schneidet Verdrahtungskanäle und Deckel bis 125 mm Breite. Die Durchlasshöhe unter der Schneide beträgt 30 mm. Die Auflageschiene weist links vor der Schneide eine Länge von 220 mm auf, rechts dahinter 1060 mm. Der Anschlag lässt sich mithilfe einer Klemmvorrichtung überall auf der Auflageschiene fixieren. Ein von unten kommender gefederter Messerschutz schützt Anwender und Schneide bei Nichtgebrauch.

64
Anzeige
Kompressoren, Werkstatt, Garten: Topqualität zu guten Preisen

>> Mehr erfahren


Praxis


Das Gerät kommt teilmontiert, die beidseitigen Auflageschienen müssen noch angeschraubt und justiert, der Handhebel eingeschraubt werden. Am Gerät sowie am Längenanschlag sind Befestigungslaschen für die Montage auf einer Werkbank angebracht. Dass das Verdrahtungskanal-Schneidgerät VKS 125 von Alfra aus der Praxis heraus entwickelt wurde, merkt man bei der Arbeit. Da der Verdrahtungskanal vollflächig auf der Auflageschiene liegt, kann er nicht durchhängen, ein maßgenaues Ablängen ist dadurch einfach. Darüber hinaus gewährleistet die feststehende Klinge exakte 90-Grad-Schnitte. Der Längsanschlag erlaubt es, viele exakt gleichlange Stücke vorzubereiten, der Handhebel ist ergonomisch und ein Schnitt erfordert wenig Kraft. Effektives und exaktes Arbeiten ist mit dem Gerät einfach und kaum mit dem Absägen auf einer Kreissäge zu vergleichen. Weitere große Vorteile sind, dass die Schnittkanten am Verdrahtungskanal sauber und gratfrei sind. Das Entgraten sowie das lästige Entfernen „klebender“ Kunststoffspäne entfällt vollkommen. Darüber hinaus ist das Verdrahtungskanal-Schneidgerät VKS 125 nahezu wartungsfrei. Die Mechanik freut sich gelegentlich über einen Tropfen Öl, nach vielen, vielen Schnitten muss die Klinge geschärft oder auch mal ausgetauscht werden und der Messerschutz verdient ein wenig Aufmerksamkeit. Insgesamt kein Aufwand, der nur annähernd mit dem Betrieb und der Instandhaltung einer Kreissäge oder ähnlicher Maschinen zu vergleichen wäre.

Fazit

Das Verdrahtungskanal-Schneidgerät VKS 125 von Alfra ist sicherlich ein Nischenprodukt. Doch wer in der Produktion darauf angewiesen ist, häufig Verdrahtungskanäle auf Maß zu bringen, wird das leise, präzise und sichere Gerät schnell zu schätzen lernen. Kunststoffspäne und das Entgraten gehören mit dem Gerät pefrse der Vergangenheit an.

Kategorie: Sonstige Handwerkzeuge

Produkt: Alfra Verdrahtungskanal- Schneidgerät VKS 125

Preis: um 1110 Euro


4/2019
4.5 von 5 Sternen

Spitzenklasse
Alfra Verdrahtungskanal- Schneidgerät VKS 125

Bewertung
Funktion 50%

Bedienung 30%

Ausstattung 20%

Ausstattung & technische Daten
Vertrieb Alfra, Hochenheim
Hotline 06205 3051-0
Internet www.alfra.de
Technische Daten
Abmessungen (B x H x T): 133 x 77 x 28 cm
Schnittbreite bis 125 mm
Durchlasshöhe 30 mm
+ präzise und einfach zu bedeinen / kein Grat, keine Späne
Klasse Spitzenklasse
Preis/Leistung befriedigend – gut
Neu im Shop

ePaper Jahres-Archive, z.B. Klang & Ton

>> mehr erfahren
Dr. Martin Mertens
Autor Dr. Martin Mertens
Kontakt E-Mail
Datum 25.04.2019, 09:01 Uhr
